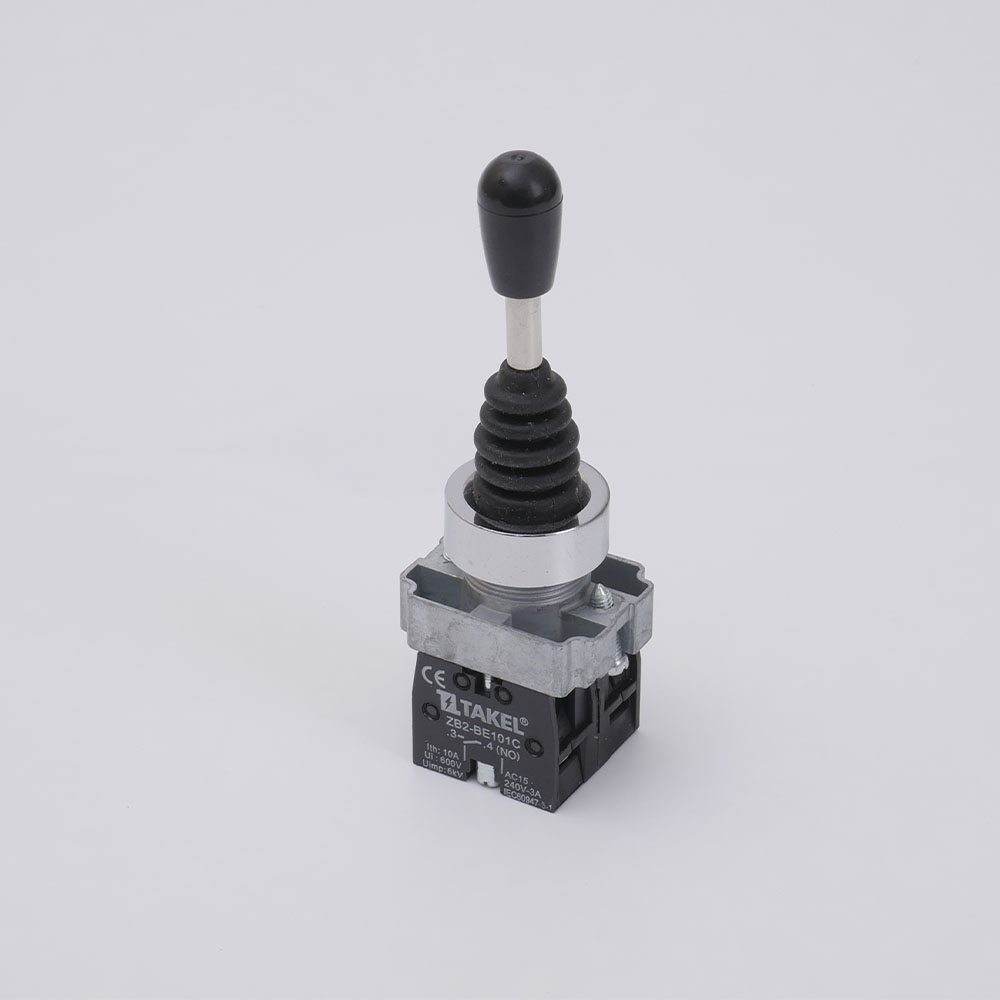

Кнопки керування маніпуляторами XB2-D2PA
Призначення: Кнопки управління маніпулятори XB2-D2PA виконані на основі кнопки XB2 і служать для комутації електричних ланцюгів управління за допомогою наявного важеля (джойстика), що нахиляється у двох або чотирьох напрямках. Також важливою характеристикою кнопок XB2-D2PA є наявність фіксації або самоповернення важеля (після маніпуляції клавіша фіксується в новому положенні або самостійно повертається у вихідне положення). Призначені для керування електротехнічними пристроями.
Тип контакту: 2NО+2NC/1NО+1NC (див. Таблицю)
Функція кнопки: Вгору/Вниз або Вгору/Вниз/Вліво/Вправо (див. таблицю)
Робоча температура С: від -5 ….. до +60 ° С°
Підсвічування: Ні
Зносостійкість механічна, циклів: 106
Зносостійкість електрична, циклів: 105
Ступінь вологозахисту кнопок XB2: IР40 (з зовні, після правильної установки на поверхню IP 54)
Колір: Чорний
Особливості конструкції:
Кнопки XB2 застосовуються в електричних ланцюгах змінного струму частотою 50/60 Гц з напругою до 660 В та постійної напруги до 400 В.
Кнопки XB2 комплектуються універсальними блок-контактами ZB2-BE двох видів: 101 (NO) – нормально розімкнений та 102 (NC) – нормально замкнутий.
Кнопки встановлюються на панелі, в установочні отвори діаметром 22 мм, фіксуються гвинтовими затискачами.
Провід та контактний блок з’єднуються гвинтами. За потребою допускається встановлення додаткових контактів у необхідному варіанті на осі до 3 шт.
