Призначення: для швидкого і зручного з’єднання багатожильних дротів (з можливістю швидкого роз’єднання), а також оконцевания і приєднання дротів до пристроїв, що мають контактні групи з плоскими штирями або гніздами.
Метод монтажу: опресовування (проводиться поверх ізоляції).
Матеріал: коннектор – електротехнічна латунь із захисним покриттям, ізоляція – ПВХ.
Температури експлуатації: від -40 до + 70С°.
Напруга номінальна: 400В.
Норма упаковки (одиниця виміру) – 100 штук.
Сертифікація в Україні: сертифікат № UA.PS.000412-19. Коннектори сертифіковані згідно вимог ДСТУ EN 60947-1:2017.

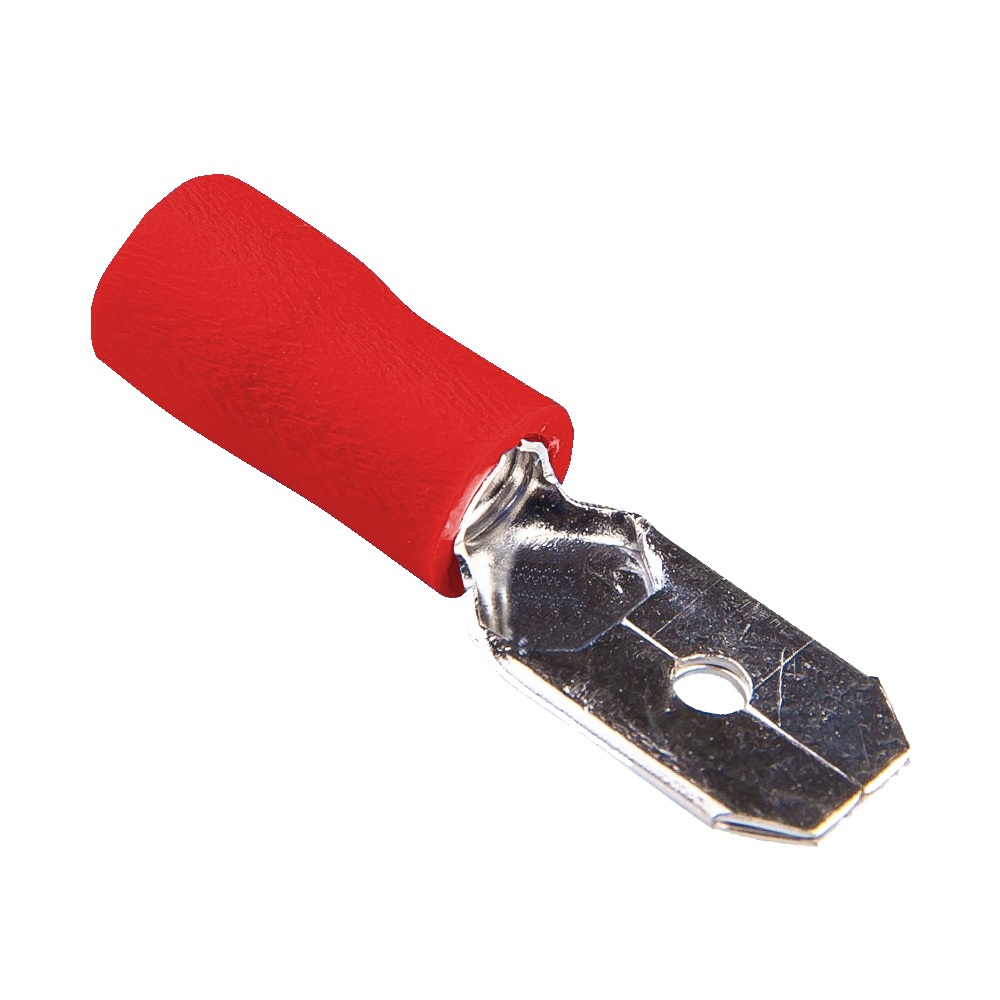

Роз’єм з частковою ізоляцією FDD являє собою плоске гніздо «мама», а роз’єм MDD – плоский штир «тато».
Коннектори FDD і MDD мають часткову ізоляцію, що закриває тільки хвостову частину роз’єму, тому отримане з’єднання не має електричну ізоляцію і вимагає застосування додаткових ізолюючих матеріалів (термоусадка, ізоляційна стрічка і ін.).
Роз’єм MDD «тато» може застосовуватися і з іншими коннекторами, наприклад з повністю ізольованим плоским роз’ємом FDFD «мама».
Конектор FDD має фіксатор в формі невеликого круглого поглиблення, вдавленого всередину гнізда, а коннектор MDD має відповідний отвір в штирі. Ці елементи конструкції забезпечують фіксацію двох роз’ємів разом після з’єднання.
Інструменти:
HS-30J, SN-0725
Багатофункціональні: HS-06WF2C, SN-02WF2C, LAS-005
