Призначення: для швидкого і зручного з’єднання багатожильних проводів (з можливістю швидкого роз’єднання), і електричної ізоляції місця з’єднання, а також оконцевания і приєднання проводів до пристроїв, що мають контактні групи з плоскими штирями і роз’ємами.
Метод монтажу: опресовування (проводиться поверх ізоляції). Введення дроти в коннектор полегшений за рахунок конструкції ізолюючої манжети роз’єму з опцією «easy entry».
Матеріал: коннектор – електротехнічна латунь з лудінням, ізоляція – нейлон (самозатухаючий).
Температури експлуатації: від -40 до + 100С °;
Напруга номінальна: 400В;
Норма упаковки (одиниця виміру) – 100 штук.
Сертифікація в Україні: сертифікат № UA.PS.000412-19. Коннектори сертифіковані згідно вимог ДСТУ EN 60947-1:2017.

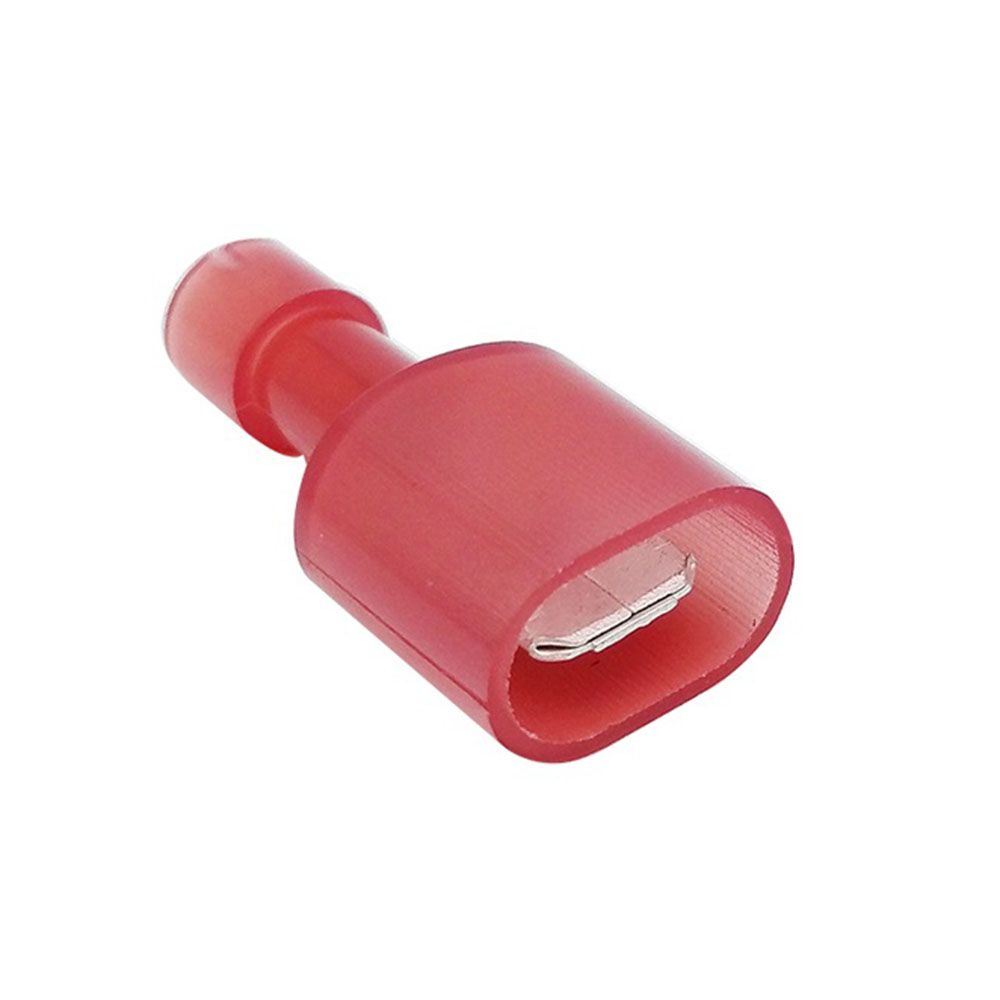

Роз’єм FDFN являє собою плоске гніздо «мама», а роз’єм MDFN – плоский штир «тато».
Обидва коннектора мають повну нейлонову ізоляцію, але роз’єм MDFN в коннекторній частині має ізолюючу манжету більшого розміру, ніж коннектор FDFN (манжета FDFN входить в манжету MDFN).
Застосування нейлону як ізолюючий матеріал дозволяє використовувати дані коннектори в умовах підвищених робочих температур (до + 100С °). Нейлонові ізолюючі манжети роз’ємів мають високу пластичність, зносостійкість і довговічність.
Конектор FDFN має фіксатор в формі невеликого круглого поглиблення, вдавленого всередину гнізда, а коннектор MDFN має відповідне отвір в штирі. Ці елементи конструкції забезпечують фіксацію двох роз’ємів разом після з’єднання.
Інструменти:
HS-30J, SN-0725
Багатофункціональні: HS-06WF2C, SN-02WF2C, LAS-005
