Тип наконечника: кільцевий мідний луджений без ізоляції для мідних провідників
Матеріал: мідь марки М1 (чистота міді 99,9%)
Покриття: олово + вісмут
Номінальна напруга: до 6000В
Сертифікація в Україні: не підлягає обов’язковому декларуванню
Одиниця виміру (мін. норма відвантаження): штука
Наявність фаски: так
Наявність оглядового вікна: ні
Для проводів та кабелю класів гнучкості: 1-3*
Метод монтажу: опресування
Рекомендований профіль опресувального інструменту: клиноподібний**
* Внутрішні діаметри хвостової частини наконечників JG збільшені у порівнянні з більшістю наконечників, виготовлених за європейськими стандартами (наприклад, таких серій як «DIN» та «HUP»), і за більшістю номіналів наближені до розмірів наконечників, виготовлених за ГОСТ7386-80.
Це дозволяє в деяких випадках використовувати наконечники JG для окінцювання провідників не тільки 1 – 3 класів гнучкості, але і вище. Але при роботі з кабельними жилами 4 – 6 класів гнучкості потрібно завжди вимірювати фактичний діаметр кабельної жили без ізоляції, та порівнювати її із внутрішнім діаметром хвостовика наконечника.
** Якщо використовується інструмент із гексагональним (шестикутним) профілем опресування, то (незалежно від класу гнучкості кабелю) потрібно, щоб внутрішній діаметр хвостової частини наконечника точно відповідав діаметру кабельної жили (не перевищував його більш ніж на 5%).
Якщо внутрішній діаметр хвостової частини наконечника перевищує діаметр жили більш ніж на 5%, потрібно використовувати інструмент з клиноподібним профілем опресування. Рекомендовані моделі інструментів: 504115 504116 504117 504119.
Артикул: 500113
Торгова марка: Takel

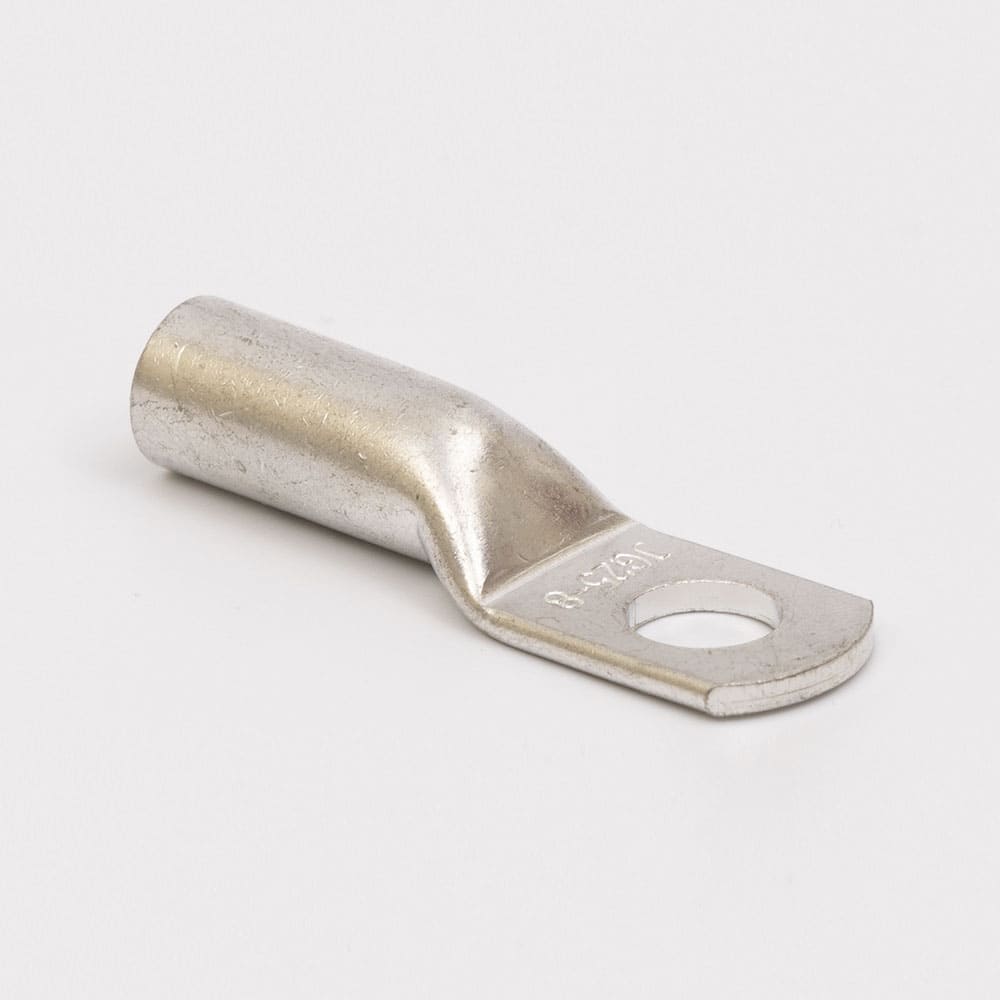

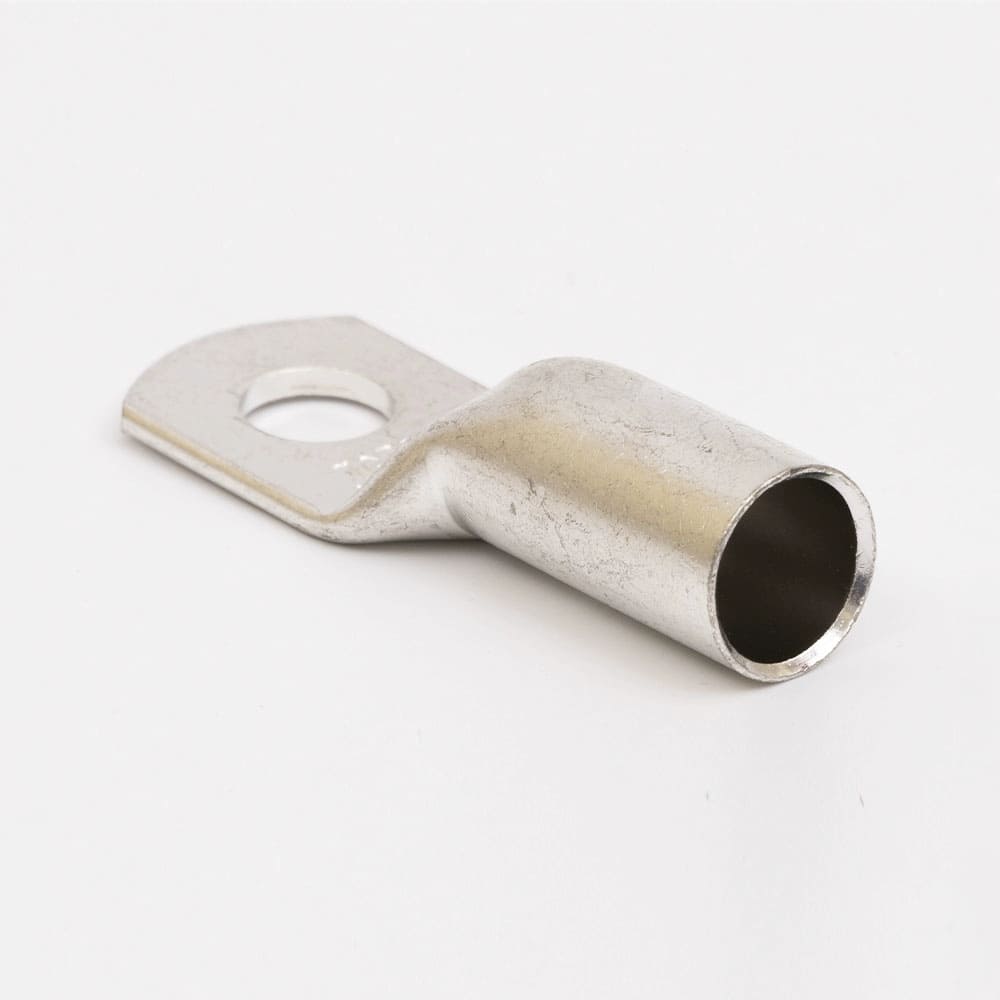

Найменування скорочене JG 25/6
Одиниця виміру шт.
Штрихкод 2000703259215
Відповідає вимогам (не підлягає обов’язковому декларуванню) згідно вимог ДСТУ EN 60947-1:2017
Матеріал Мідь марки М1 с лудженням
Переріз номінальний, мм² 25
Покриття з лудженням
Розмір гвинта: М6
∅D: 9.9
∅d: 7.6
∅E: 6.3
L: 46.2
W: 14.4
В: 20.5
