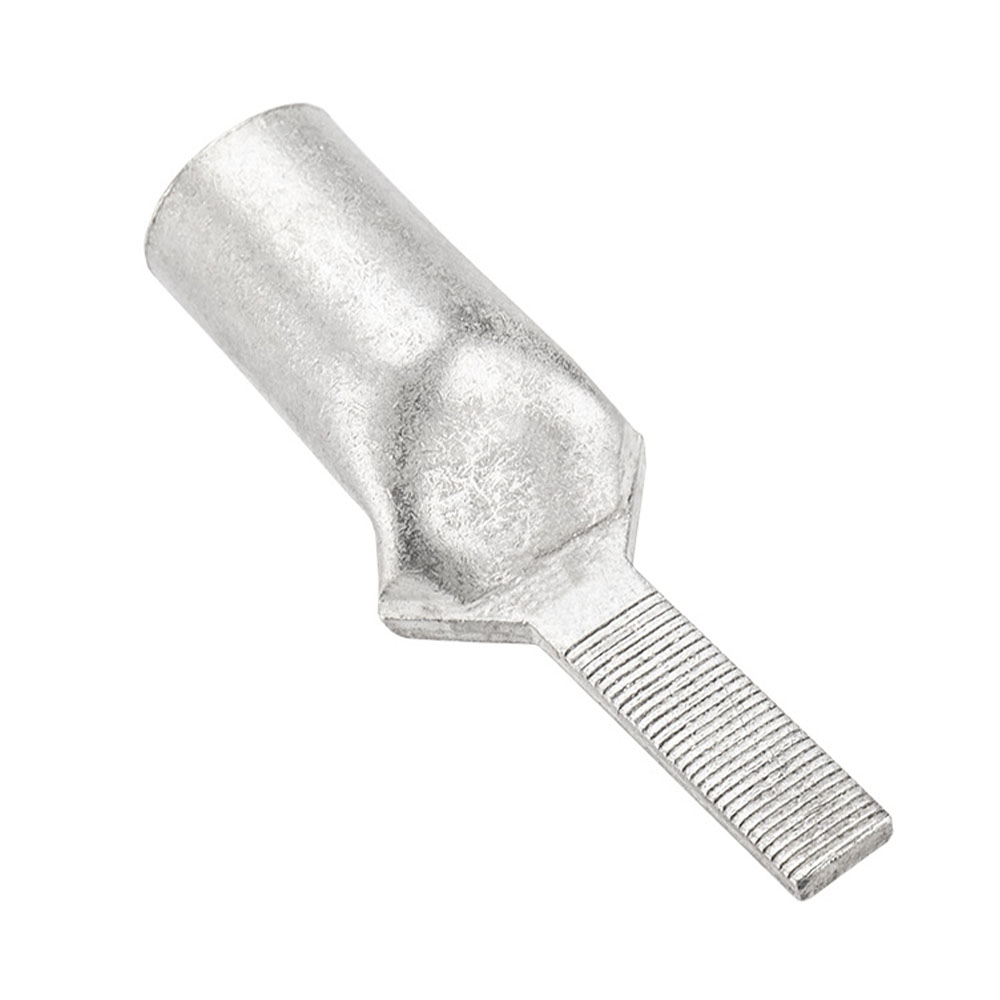

Тип наконечника: мідний штирьовий луджений без ізоляції для мідних провідників.
Особливості застосування: штирьові наконечники застосовуються при підключенні проводів та кабелю до автоматичних вимикачів та інших апаратів захисту та комутації, контактні групи яких конструктивно не призначені для підключення силових наконечників кільцевого типу.
Матеріал: мідь марки М1 (чистота міді 99.9%);
Покриття: олово + вісмут;
Номінальна напруга: до 6000 В;
Сертифікація в Україні: не підлягає обов’язковому декларуванню;
Одиниця виміру (мін. норма відвантаження): штука;
Наявність фаски: так;
Наявність оглядового вікна: ні;
Для проводів та кабелю класів гнучкості: 1-3;
Метод монтажу: опресування;
Рекомендований профіль опресувального інструменту: гексагональний;

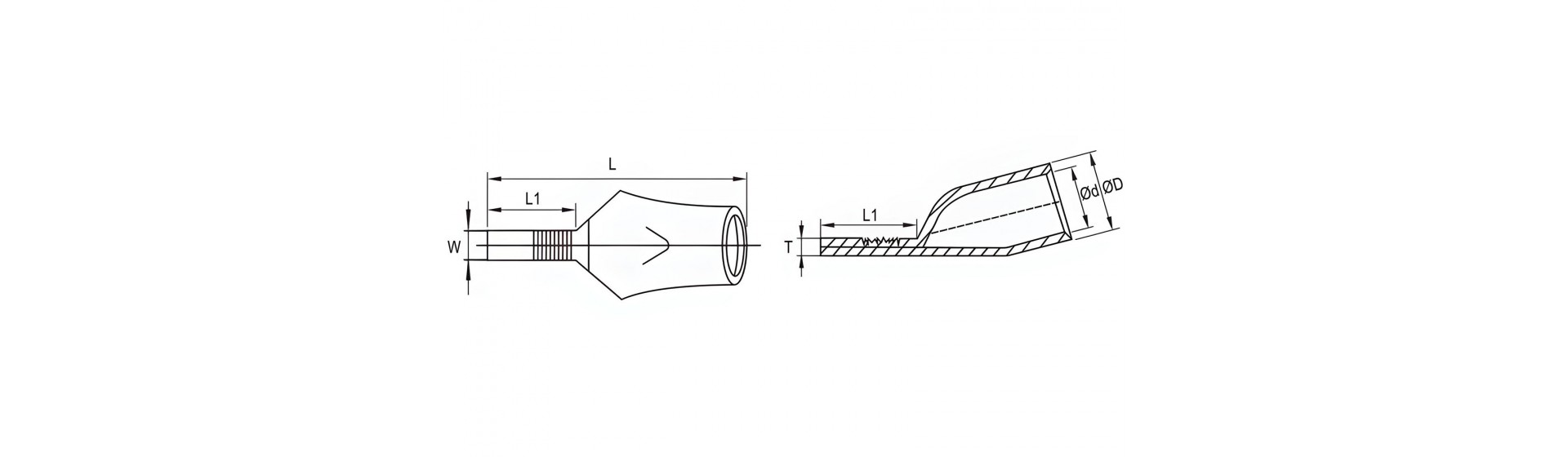

Кабельні наконечники штирьового типу рекомендується обирати, виходячи з необхідних розмірів штирьового контактного майданчика.
Ширина контактного майданчика не повинна перевищувати ширину отвору в контактній групі апарата, а довжина майданчика повинна бути достатньою, щоб була забезпечена надійна фіксація наконечника за допомогою притискної пластини або гвинта.
Увага: якщо Ви використовуєте інструмент із гексагональним профілем опресування, то (незалежно від класу гнучкості кабелю) потрібно, щоб внутрішній діаметр хвостової частини наконечника точно відповідав діаметру кабельної жили (не перевищував його більш ніж на 5%).
Якщо внутрішній діаметр хвостової частини наконечника перевищує діаметр жили більш ніж на 5%, потрібно використовувати інструмент з клиноподібним профілем опресування. Рекомендовані моделі інструментів: 504115 504116 504117 504119.
