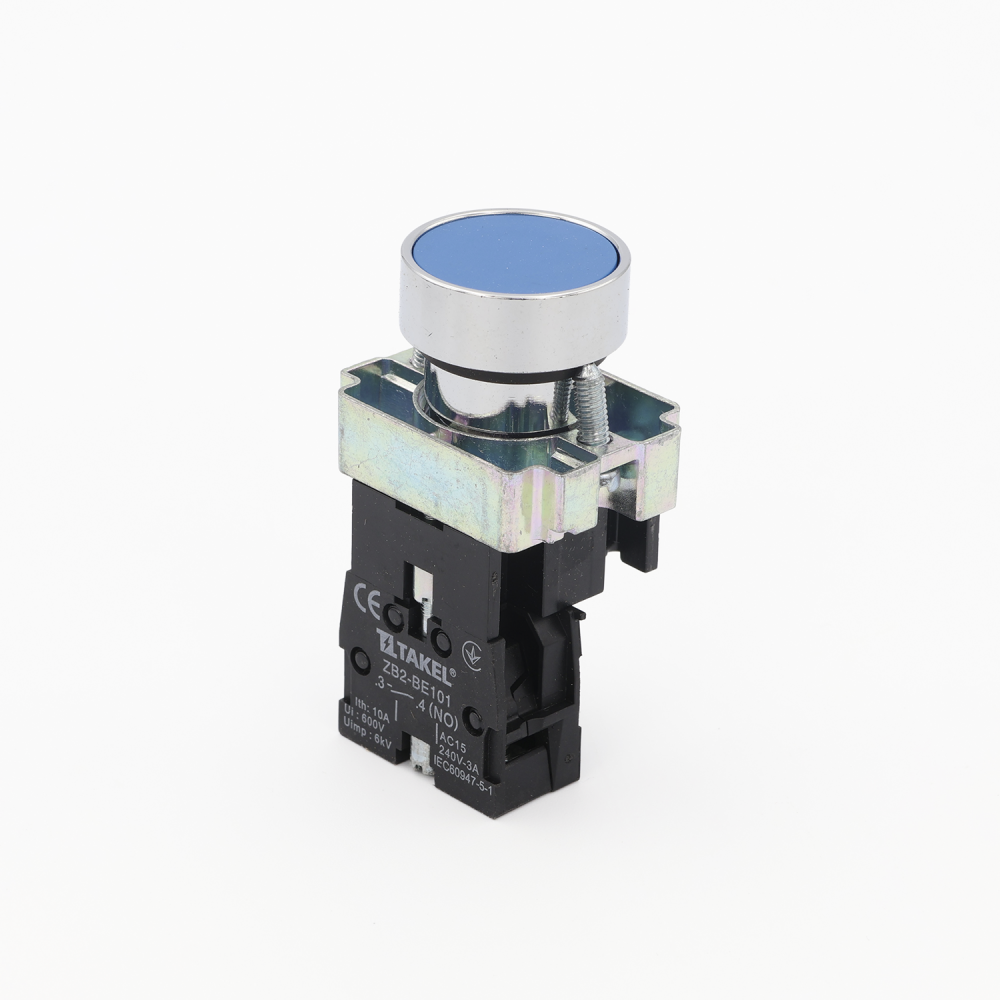

Кнопки керування натискні XB2-BA
Призначення: Кнопки керування серії ХВ2-ВА призначені для керування електротехнічними пристроями, реалізуючи включення та відключення обладнання при натисканні кнопки. Застосовуються в пультах, шафах керування або у корпусах пристроїв. Кнопки встановлюються в панелі, установочні отвори діаметром 22 мм, фіксуються гвинтовими затискачами. Провід та контактний блок з’єднуються гвинтами. При необхідності допускається встановлення додаткових контактів у необхідному варіанті на осі до 3 шт.
Кнопки XB2 застосовуються в електричних ланцюгах змінного струму частотою 50/60 Гц з напругою до 660 В та постійної напруги до 400 В;
Тип контакту: 1NО/1NC (див. Таблицю)
Функція кнопки: Старт/Стоп (див. Таблицю)
Робоча температура С: від -5 .. до +60 ° С
Підсвічування: Нема
Зносостійкість механічна, циклів: 106
Зносостійкість електрична, циклів: 105
Ступінь вологозахисту кнопок XB2: IР40 (ззовні, після правильної установки на поверхню IP 54)
Робоче становище: довільне.
Колір: Червоний, Зелений, Жовтий, Блакитний, Червоний.
Особливості конструкції:
Кнопка керування XB2-BA Форма кнопки “потай”, без фіксації, натискна частина не виступає за межі кнопки.
Кнопки XB2 комплектуються універсальними блок-контактами ZB2-BE двох видів: 101 (NO) – нормально розімкнений та 102 (NC) – нормально замкнутий.
Можлива кількість перемикань за хв – не більше 50.
Можливість оперативного керування магнітними пускачами та реле автоматики в електричних ланцюгах.
Артикул: 505068
Торгова марка: Takel
Найменування скорочене Кнопка XB2-BZ61 з фіксацією
Одиниця виміру шт.
Кіл-ть і тип контактів 1NO
Колір блакитний
Матеріал Латунь; Сталь з захистним покриттям; Полімер
Форма Потай
Функція «Старт»

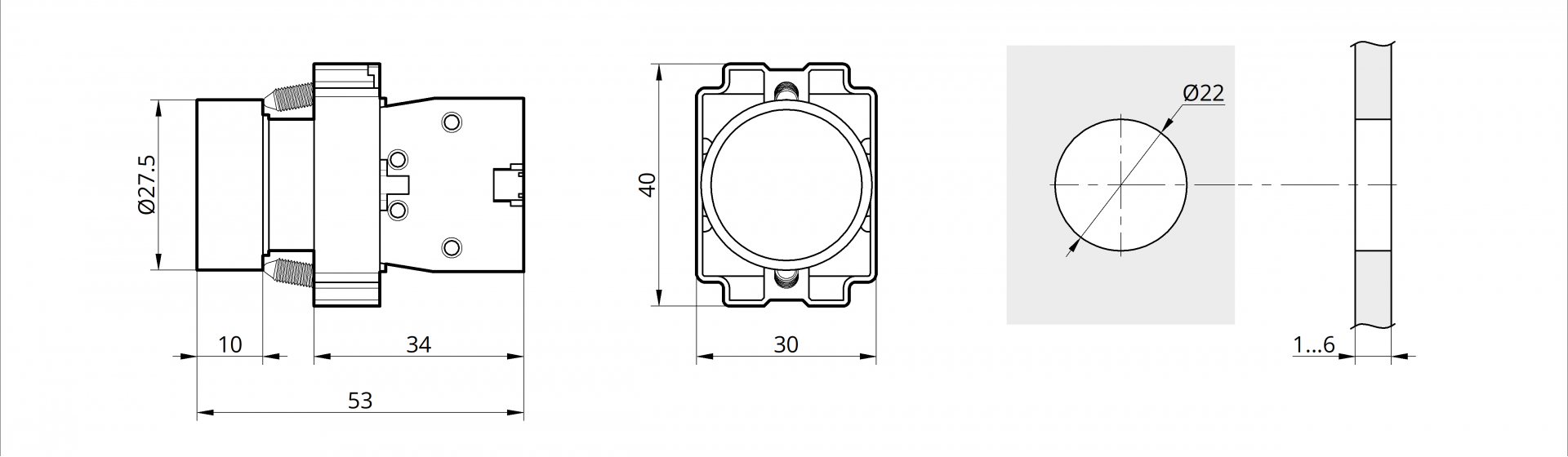

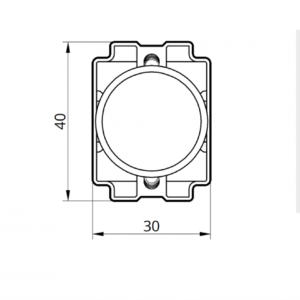

∅D: 27.5
H: 53.0
H₁: 9.7
L: 40.0
W: 29.8
Кількість в пачці 20
Тип упаковки Картонна коробка
