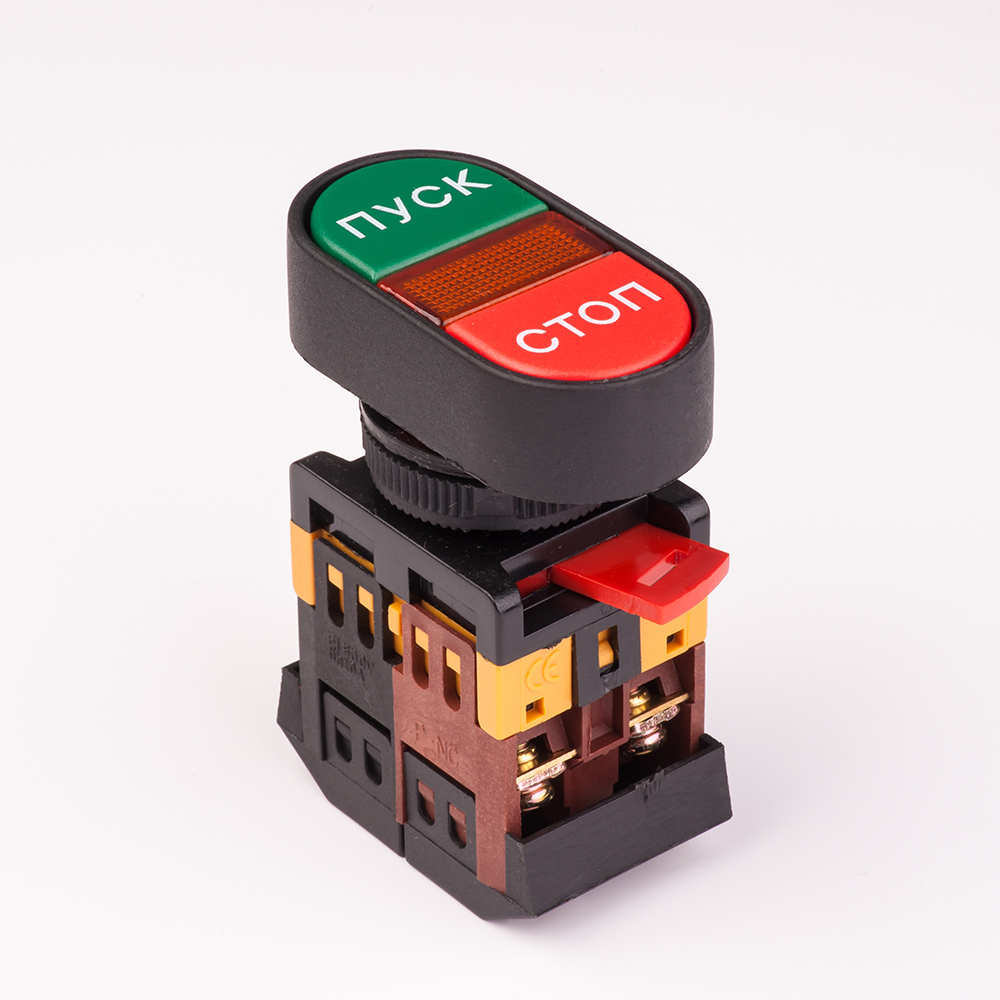

Кнопки керування подвійні APBB
Призначення: Кнопка керування подвійна APBB – це пристрій подачі команд і сигналів. Повинна застосовуватися для оперативного управління контакторами (магнітними пускачами) та реле автоматики, в електричних ланцюгах змінного струму напругою до 660 В із частотою 50 Гц, або постійного струму напругою до 400 В.
Контактна група чорного кольору – замикаюча, коричневого кольору – розмикаюча, конструкція кнопок дозволяє при необхідності монтувати на них додаткові контакти, що розмикають і замикають.
Виріб складається з двох вузлів, а саме швидкознімної головки та контактного модуля.
Тип контакту: 1NО +1NC (див. Таблицю)
Функція кнопки: Старт+Стоп+Індикація (див. таблицю)
Робоча температура С: від -10 … до +40 С°
Фіксація: Ні
Підсвічування: Так
Тип підсвічування: Неонова лампа
Електрична зносостійкість: 100 тисяч циклів В-О (вмикання-відключення)
Механічна зносостійкість: 600 тисяч циклів В-О (вмикання-відключення)
Ступінь вологозахисту кнопок: IР40
Колір: Зелений, Червоний, Жовтий
Особливості конструкції:
Кнопка керування APBB Форма кнопки “потай”, без фіксації, натискна частина не виступає за межі кнопки.
Можливість оперативного керування магнітними пускачами та реле автоматики в електричних ланцюгах.
Підключення провідників, що підводять, здійснюється гвинтовими затискачами з тарілчастими шайбами, які забезпечують надійну фіксацію проводів.
Кільця ущільнювачів запобігають потраплянню рідини всередину механізму.
Швидкознімна головка дозволяє швидко проводити заміну світлофільтрів та ламп.
Фіксація прапорцем (важелем) із пластмаси забезпечує простоту приєднання групи контактів до знімного блоку.
