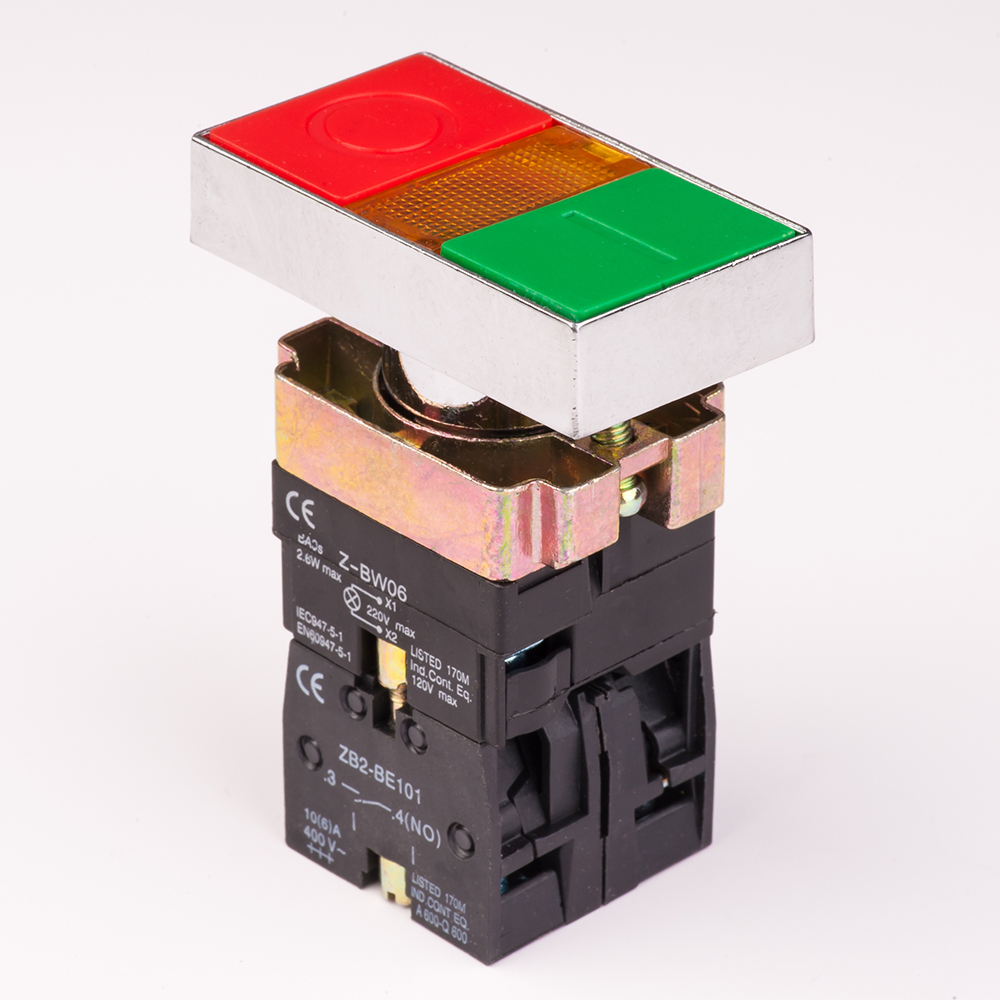

Кнопки керування подвійні серії XB2
Призначення: Кнопки керування серії ХВ2-BW/BL призначені для керування електротехнічними пристроями, реалізуючи включення та відключення обладнання при натисканні спеціальних кнопок. Застосовуються в пультах, шафах керування або у корпусах пристроїв. Кнопки встановлюються в панелі, установочні отвори діаметром 22 мм, фіксуються гвинтовими затискачами. Провід та контактний блок з’єднуються гвинтами. При необхідності допускається встановлення додаткових контактів у необхідному варіанті на осі до 3 шт.
Кнопки XB2 застосовуються в електричних ланцюгах змінного струму частотою 50/60 Гц з напругою до 660 В та постійної напруги до 400 В;
Тип контакту: 1NО+1NC (див. Таблицю)
Функція кнопки: Старт/Стоп (I-O)+індикація (див. Таблицю)
Робоча температура С: від -5 ….. до +60 ° С
Підсвічування: так/ні (див. таблицю)
Зносостійкість механічна, циклів: 106
Зносостійкість електрична, циклів: 105
Ступінь вологозахисту кнопок: IP40 (або IP 65 у разі комплектації спеціальною силіконовою накладкою)
Колір: Зелений, Червоний, Жовтий
Особливості конструкції:
Кнопки керування ХВ2-BW/BL Форма кнопки “потай/потай або потай/виступ” (зелена-потай, червона-виступ) без фіксації.
Кнопки XB2 комплектуються універсальними блок-контактами ZB2-BE двох видів: 101 (NO) – нормально розімкнений та 102 (NC) – нормально замкнутий.
Можлива кількість перемикань за хв – не більше 50.
Можливість оперативного керування магнітними пускачами та реле автоматики в електричних ланцюгах.
