Кнопки керування поворотні TK5-AD(AJ)
Призначення: Кнопки управління поворотні TK5-AD(AJ) служать для комутації електричних ланцюгів управління за допомогою повороту клавіші на невеликий кут в одному або двох напрямках до упору (в крайньому положенні відбувається спрацювання контактів). Розрізняються двопозиційні та трипозиційні поворотні кнопки управління. Також важливою характеристикою поворотних кнопок є наявність фіксації або самоповернення клавіші (після повороту клавіша фіксується в новому положенні, або самостійно повертається у вихідне положення). Призначені для керування електротехнічними пристроями.
Існує два основних види поворотних кнопок управління (TK5-AD та TK5-AJ), які відрізняються один від одного тільки розміром поворотної клавіші “важеля”.
Кнопки TK5-AD мають поворотну клавішу у формі короткого важеля, а кнопки TK5-AJ має велику довжину поворотної клавіші.
Робоча температура С: від -5 ….. до +60 ° С
Підсвічування: Ні
Кнопки TK5 комплектуються універсальними блок-контактами TK5-BE двох видів: 101 (NO) – нормально розімкнений та 102 (NC) – нормально замкнутий;
Можлива кількість перемикань за хв – не більше 5;
Кнопки встановлюються на панелі, в установочні отвори діаметром 22 мм, фіксуються гвинтовими затискачами;
Провід та контактний блок з’єднуються гвинтами. За потребою допускається встановлення додаткових контактів у необхідному варіанті на осі до 3 шт;
Артикул: 505826
Торгова марка: Takel

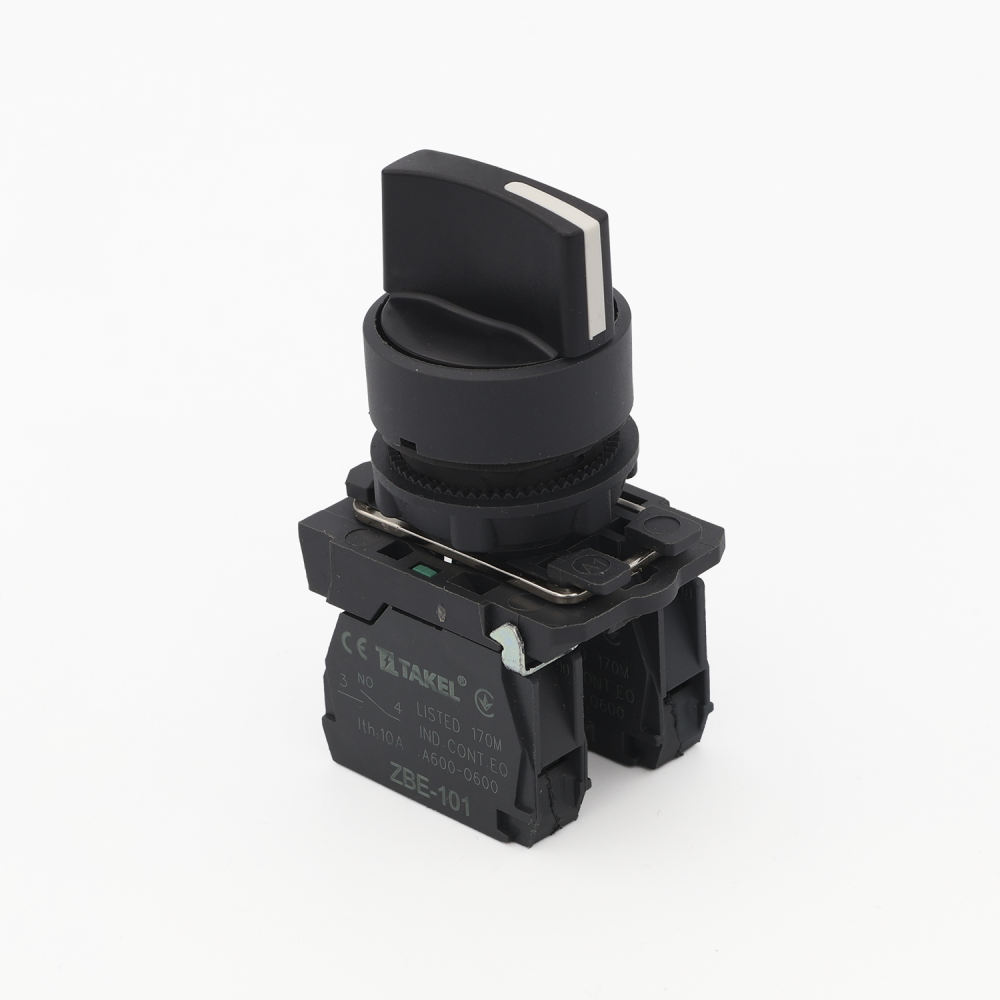

Найменування скорочене Кнопка поворотна TK5-AD33
Одиниця виміру шт.
Кіл-ть і тип контактів 2NO
Кіл-ть положень 3
Матеріал Латунь; Сталь з захистним покриттям; Полімер
Фіксація/Самоповернення фіксація
Форма стандартний важіль
Функція «Старт/Стоп»
Тип упаковки Картонна коробка
