Кнопки керування поворотні з ключем TK5-AG
Призначення: Кнопки керування TK5-AG є поворотними та відрізняються від інших видів поворотних кнопок тим, що замість поворотної клавіші “важеля” для повороту використовується ключ, без якого неможливо взагалі здійснити перемикання. Розрізняються двопозиційні та трипозиційні поворотні кнопки управління. Важливою характеристикою поворотних кнопок є наявність фіксації або самоповернення клавіші (після повороту клавіша фіксується в новому положенні, або самостійно повертається у вихідне положення), а також потрібно також враховувати такий параметр як положення вилучення ключа: Ліве, Ліве та Праве, Центральне або 3 положення одночасно. Кнопки керування поворотні призначені для керування електротехнічними пристроями.
Тип контакту: 1NО /1NО+1NО /1NО+1NC (див. Таблицю)
Функція кнопки: Старт/Стоп (див. Таблицю)
Робоча температура С: від -5 ….. до +60 ° С°
Підсвічування: Ні
Зносостійкість механічна, циклів: 106
Зносостійкість електрична, циклів: 105
Ступінь вологозахисту кнопок TK5: IР40 (з зовні, після правильної установки на поверхню IP 54)
Колір: чорний
Особливості конструкції:
Кнопки TK5 застосовуються в електричних ланцюгах змінного струму частотою 50/60 Гц з напругою до 660 В та постійної напруги до 400 В.

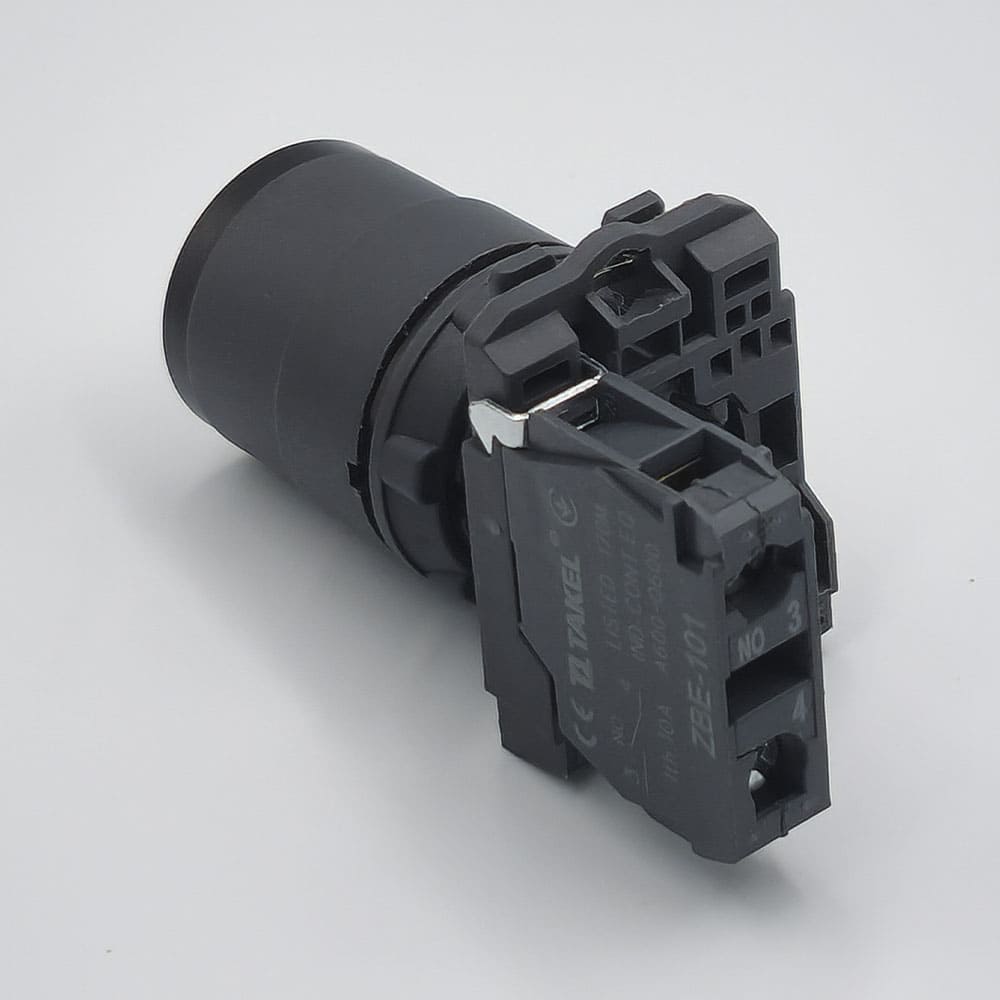

Кнопки TK5 комплектуються універсальними блок-контактами TK5-BE двох видів: 101 (NO) – нормально розімкнений та 102 (NC) – нормально замкнутий.
Можлива кількість перемикань за хв – не більше 5.

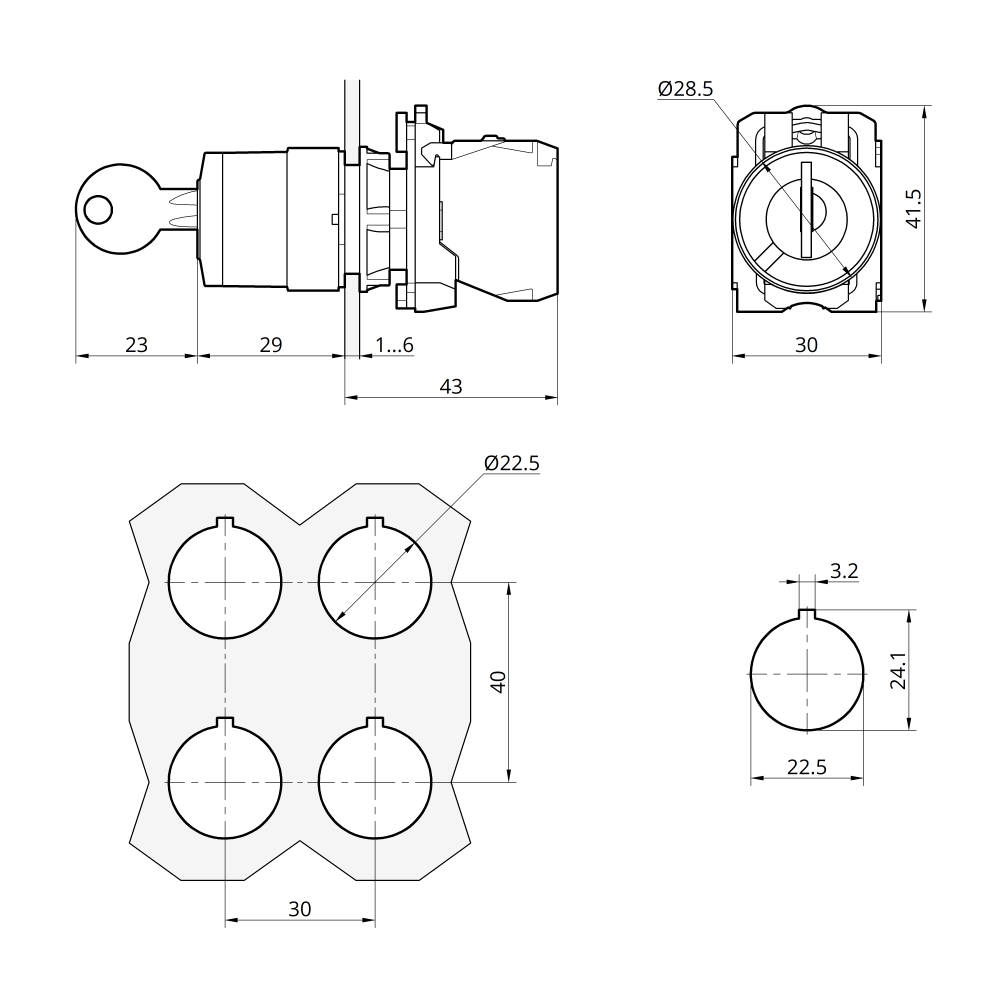

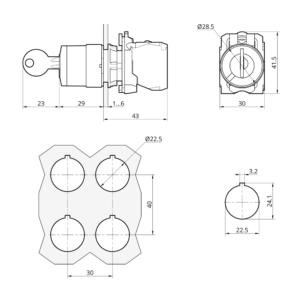

Кнопки встановлюються на панелі, в установочні отвори діаметром 22 мм, фіксуються гвинтовими затискачами.
Провід та контактний блок з’єднуються гвинтами. За потребою допускається встановлення додаткових контактів у необхідному варіанті на осі до 3 шт.
Артикул: 505838
Торгова марка: Takel

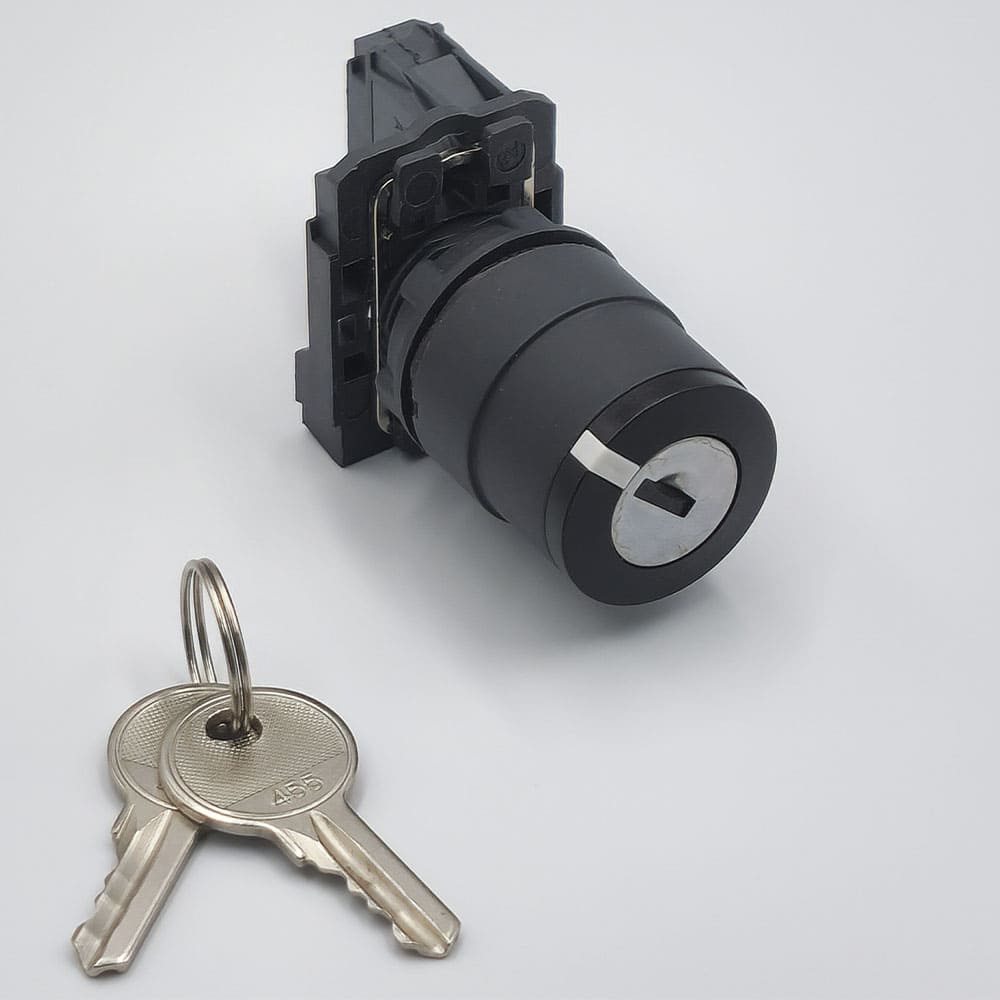

Найменування скорочене Кнопка поворотна з ключем TK5-AG21
Одиниця виміру шт.
Кіл-ть і тип контактів 1NO
Кіл-ть положень 2
Матеріал Латунь; Сталь з захистним покриттям; Полімер
Фіксація/Самоповернення фіксація
Форма ключ
Функція «Старт»
Положення вилучення ключа ліве
Тип упаковки Картонна коробка
