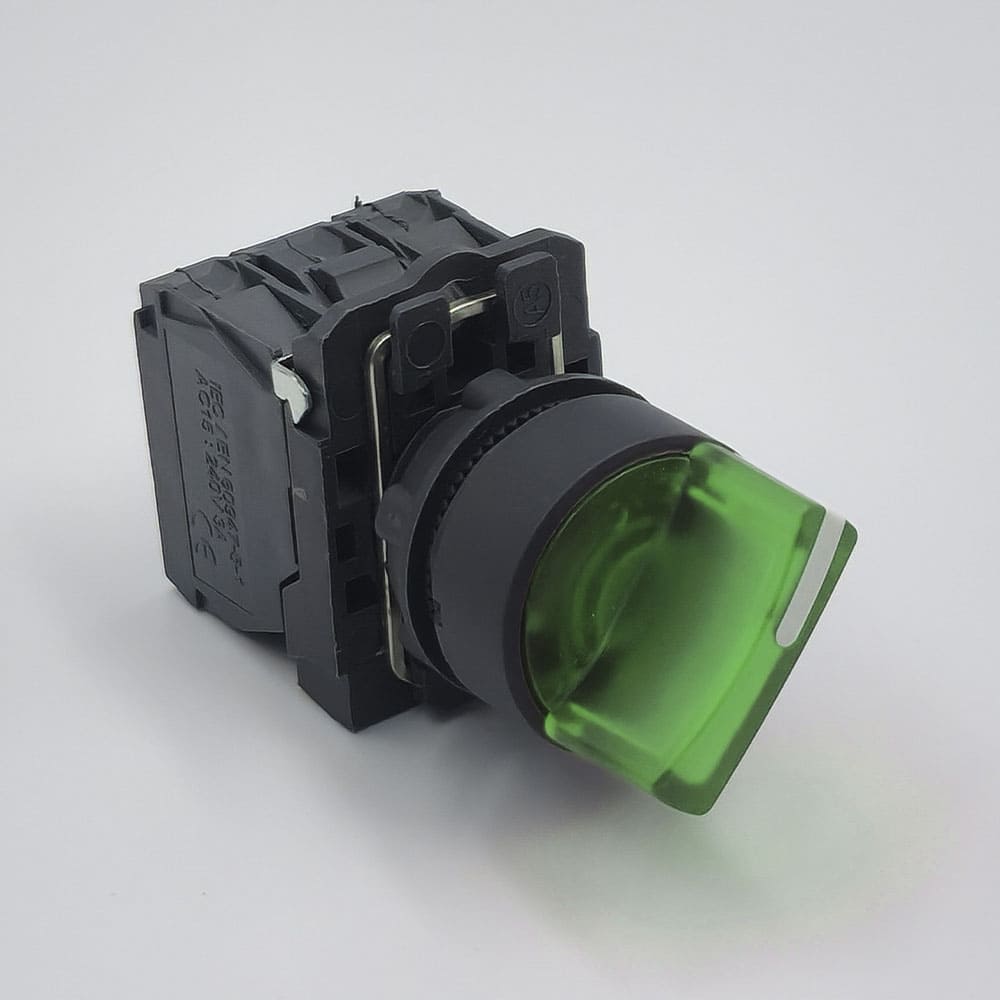

Кнопки керування поворотні з підсвічуванням TK5-AK
Призначення: Кнопки управління поворотні з підсвічуванням TK5-AK служать для комутації електричних ланцюгів управління за допомогою повороту клавіші на невеликий кут в одному або двох напрямках до упору (в крайньому положенні відбувається спрацювання контактів). Мають підсвічування (неон). Відрізняються один від одного кольором світлофільтрів (зелений, червоний та жовтий). Всі кнопки управління TK5-AK мають два положення. Призначені для керування електротехнічними пристроями.
Тип контакту: 2NО/1NО+1NC (див. Таблицю)
Функція кнопки: Старт/Стоп (див. Таблицю)
Робоча температура С: від -5 ….. до +60 ° С°
Підсвічування: в наявності
Зносостійкість механічна, циклів: 106
Зносостійкість електрична, циклів: 105
Ступінь вологозахисту кнопок TK5: IР40 (з зовні, після правильної установки на поверхню IP 54)
Робоче становище: довільне.
Особливості конструкції:
Кнопки поворотні TK5 застосовуються в електричних ланцюгах змінного струму частотою 50/60 Гц з напругою до 660 В та постійної напруги до 400 В.

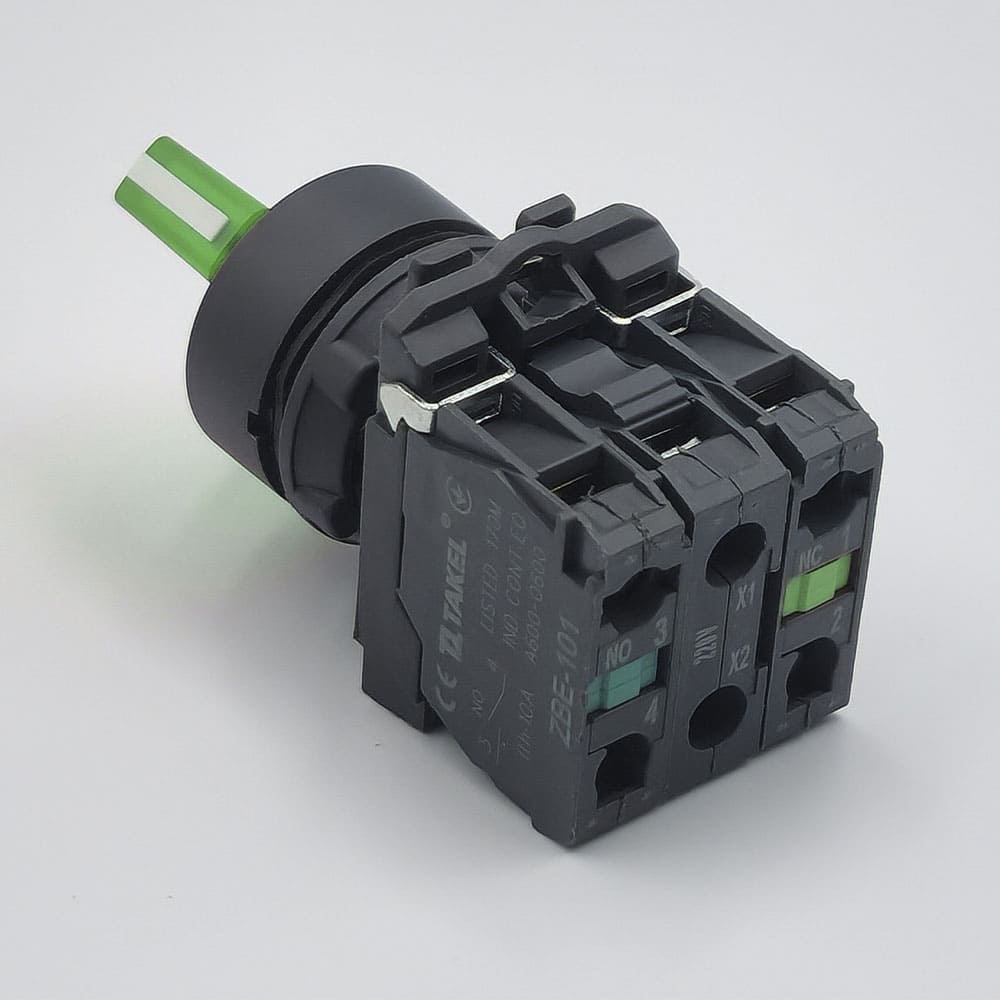

Кнопки поворотні TK5 комплектуються універсальними блок-контактами TK5-BE двох видів: 101 (NO) – нормально розімкнений та 102 (NC) – нормально замкнутий.
Можлива кількість перемикань за хв – не більше 5.

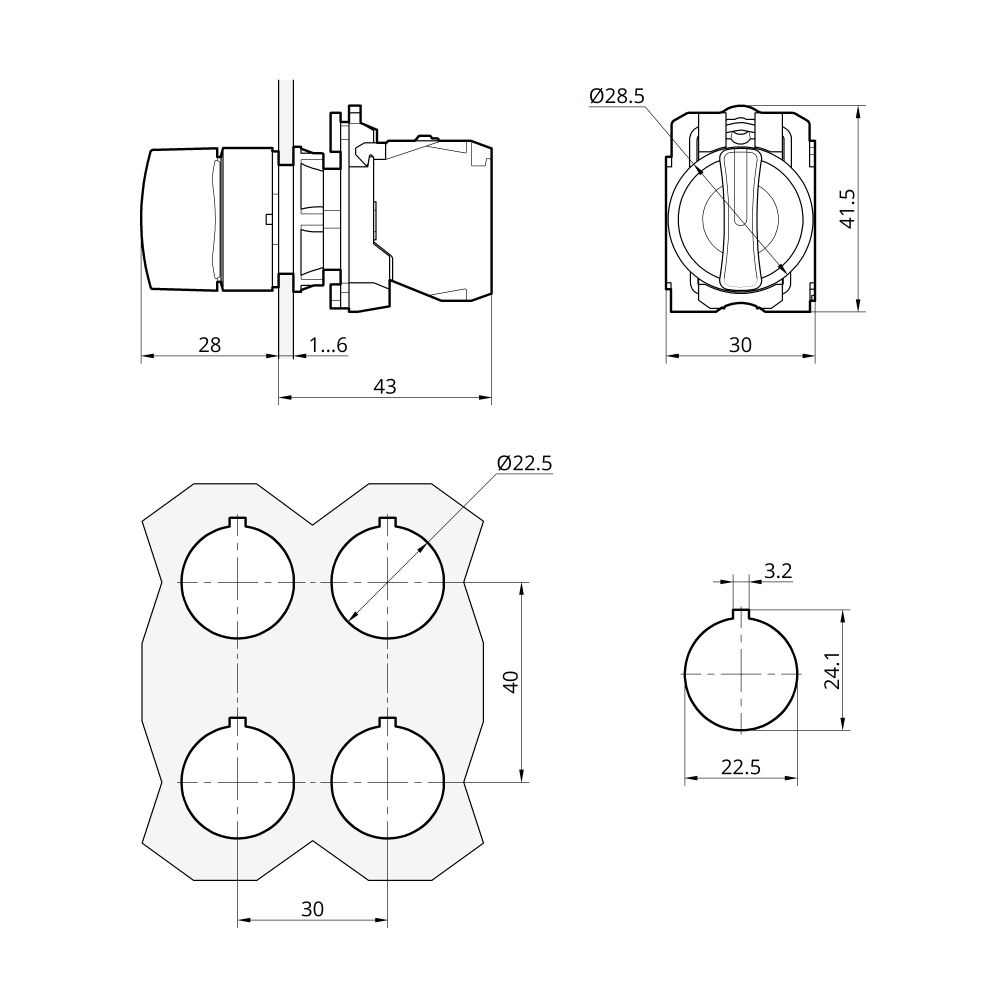

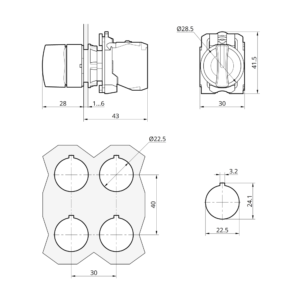

Кнопки встановлюються на панелі, в установочні отвори діаметром 22 мм, фіксуються гвинтовими затискачами.
Провід та контактний блок з’єднуються гвинтами.
За потребою допускається встановлення додаткових контактів у необхідному варіанті на осі до 3 шт.
Артикул: 505857
Торгова марка: Takel
Найменування скорочене Кнопка поворотна з підсвічуванням TK5-AK2365
Одиниця виміру шт.
Кіл-ть і тип контактів 1NO+1NC
Кіл-ть положень 2
Колір зелений
Матеріал Латунь; Сталь з захистним покриттям; Полімер
Фіксація/Самоповернення фіксація
Форма стандартний важіль
Функція «Старт/Стоп»
Тип упаковки Картонна коробка
