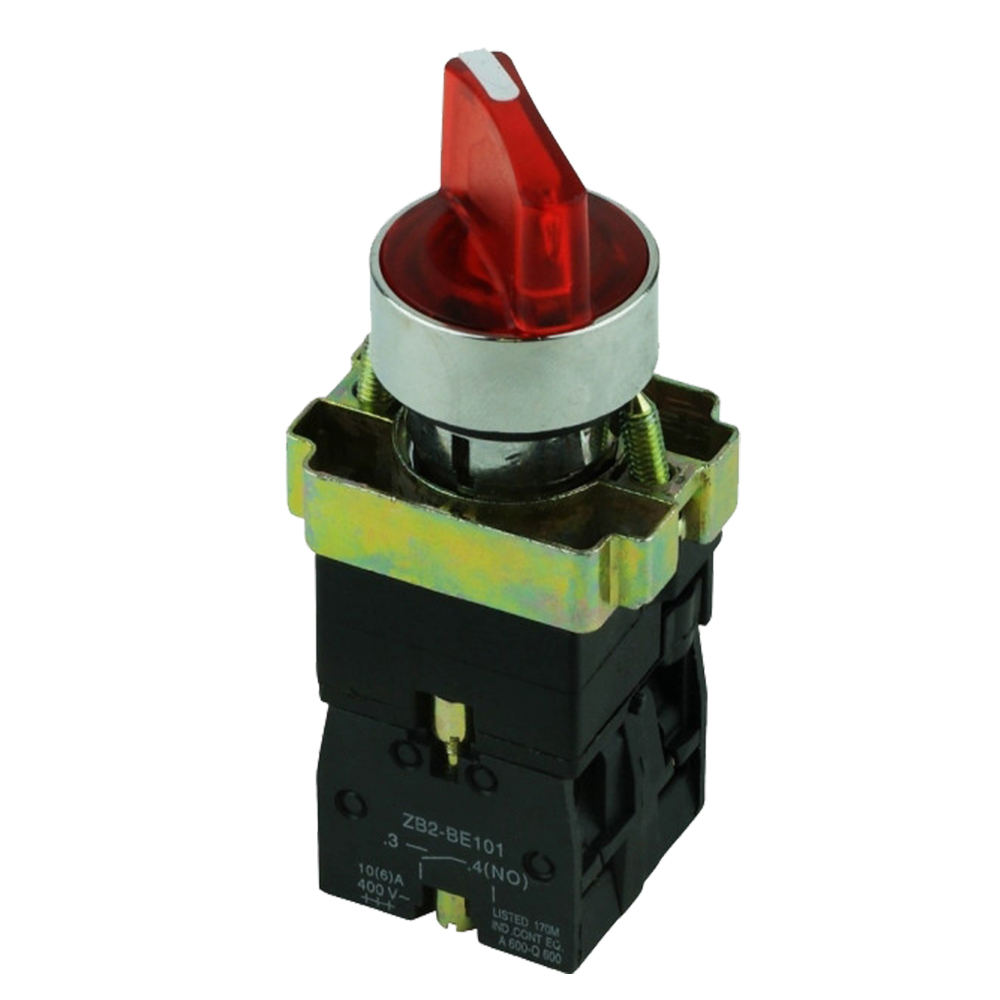

Кнопки керування поворотні з підсвічуванням XB2-BK
Призначення: Кнопки управління поворотні з підсвічуванням XB2-BK служать для комутації електричних ланцюгів управління за допомогою повороту клавіші на невеликий кут в одному або двох напрямках до упору (в крайньому положенні відбувається спрацювання контактів). Мають підсвічування (неон). Відрізняються один від одного кольором світлофільтрів (Зелений, Червоний та Жовтий). Всі кнопки управління XB2-BK мають два положення. Призначені для керування електротехнічними пристроями.
Тип контакту: 2NО/1NО+1NC (див. Таблицю)
Функція кнопки: Старт/Стоп (див. Таблицю)
Робоча температура С: від -5 ….. до +60 ° С°
Підсвічування: в наявності
Зносостійкість механічна, циклів: 106
Зносостійкість електрична, циклів: 105
Ступінь вологозахисту кнопок XB2: IР40 (з зовні, після правильної установки на поверхню IP 54)
Робоче становище: довільне.
Особливості конструкції:
Кнопки поворотні XB2 застосовуються в електричних ланцюгах змінного струму частотою 50/60 Гц з напругою до 660 В та постійної напруги до 400 В.
Кнопки поворотні XB2 комплектуються універсальними блок-контактами ZB2-BE двох видів: 101 (NO) – нормально розімкнений та 102 (NC) – нормально замкнутий.
Можлива кількість перемикань за хв – не більше 5.
Кнопки встановлюються на панелі, в установочні отвори діаметром 22 мм, фіксуються гвинтовими затискачами.
Провід та контактний блок з’єднуються гвинтами.
За потребою допускається встановлення додаткових контактів у необхідному варіанті на осі до 3 шт.
