Кнопки перемикачі (КП)
Призначення: Комутують ланцюги сигналізації, живлення та керування з робочою напругою змінного або постійного струму.
Застосовуються клавішні перемикачі як елементи управління в ланцюгах комутації різного електроустаткування (побутова, автомобільна, промислова техніка).
Перемикачі мають два варіанти виконання:
З підсвічуванням (в назві додається буква «И») – поставляються лише для ланцюгів з номінальною напругою 240В;
Без підсвічування – можна використовувати в ланцюгах із різними номіналами напруги (12, 24, 36, 110, 240 В).
Матеріал: Контактні пластини – латунь із захисним покриттям; Контактні подушки – мідь із лудінням; Корпус – полімер.
Сила струму, номінальна: до 30 А (залежно від конкретної моделі: 5, 15, 16, 20 та 30 ампер).
Робоча температура середовища: -30°С до 80°С.
Механічна зносостійкість: 10000 циклів.
Особливості конструкції:
Перемикачі мають одно- чи двополюсні групи контактів.
Приєднання провідників здійснюється за допомогою паяння або за допомогою кабельних конекторів плоского типу.
Перемикання робочого положення виконується за допомогою клавіші на один або два напрямки з фіксацією або без фіксації положення клавіші перемикача.
Клавіші перемикачів можуть бути представлені в кількох кольорах.
Корпус виконаний у чорному або білому кольорі прямокутної або заокругленої форми.
Клавіша перемикача фіксується в отворі на панелі за допомогою засувок на корпусі.
Артикул: 505405
Торгова марка: Takel

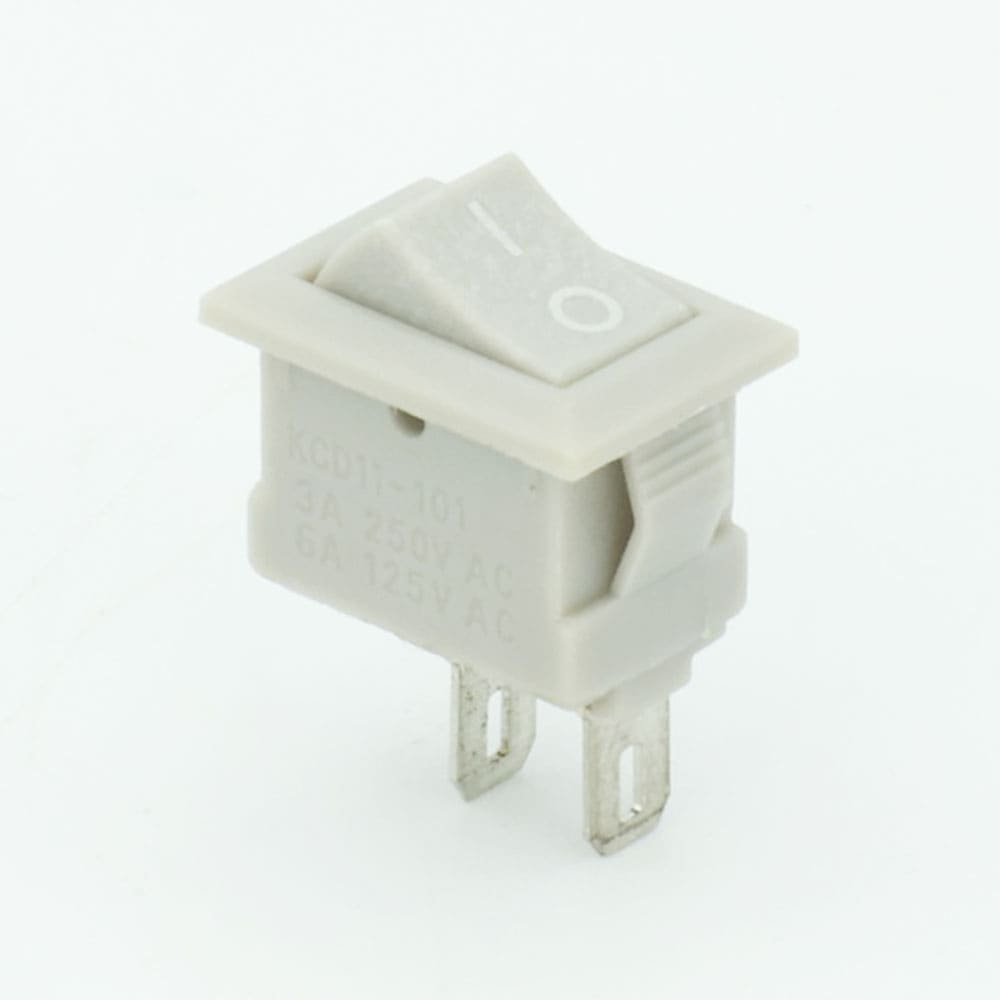

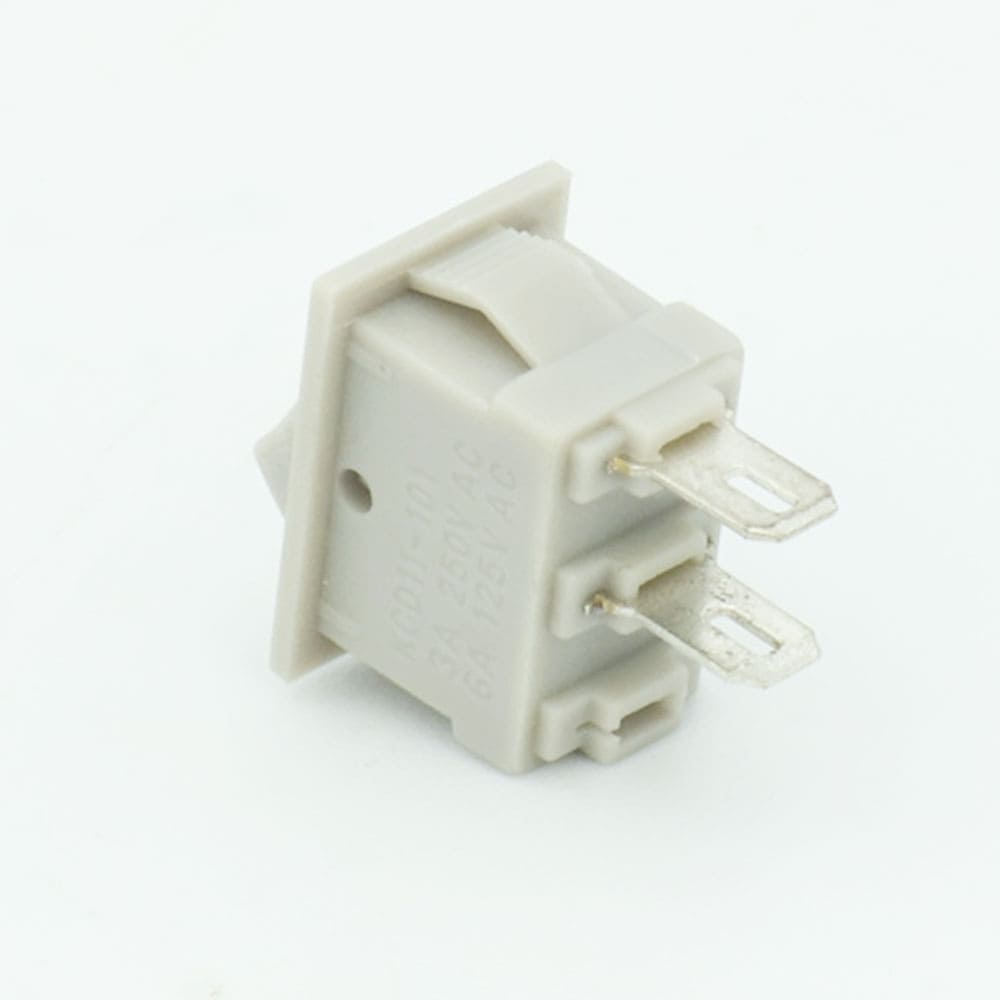

Найменування скорочене КП-3 230В
Одиниця виміру шт.
Кіл-ть клавіш 1
Кіл-ть положень 2
Кіл-ть точек підключень 2
Кількість полюсів 1
Колір сірий
Матеріал Латунь з захистним покриттям; Мідь з лудінням; Полімер
Номінальний струм In, А 6
Підсвічування ні
Фіксація/Самоповернення –
Функція ON-OFF

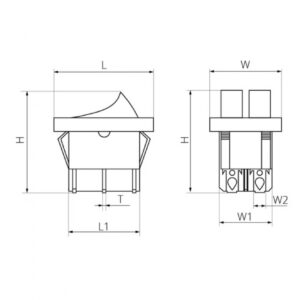

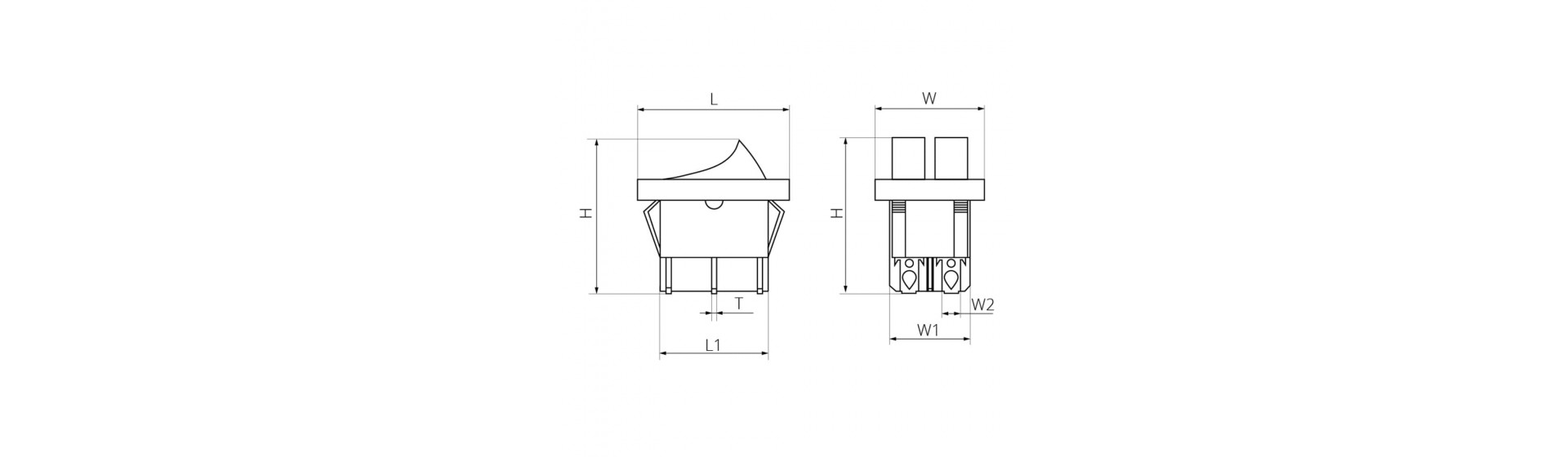

H: 19.4
L: 15.0
L₁: 13.0
L₂: 0.3
W: 10.4
W₁: 8.3
W₂: 3.6
