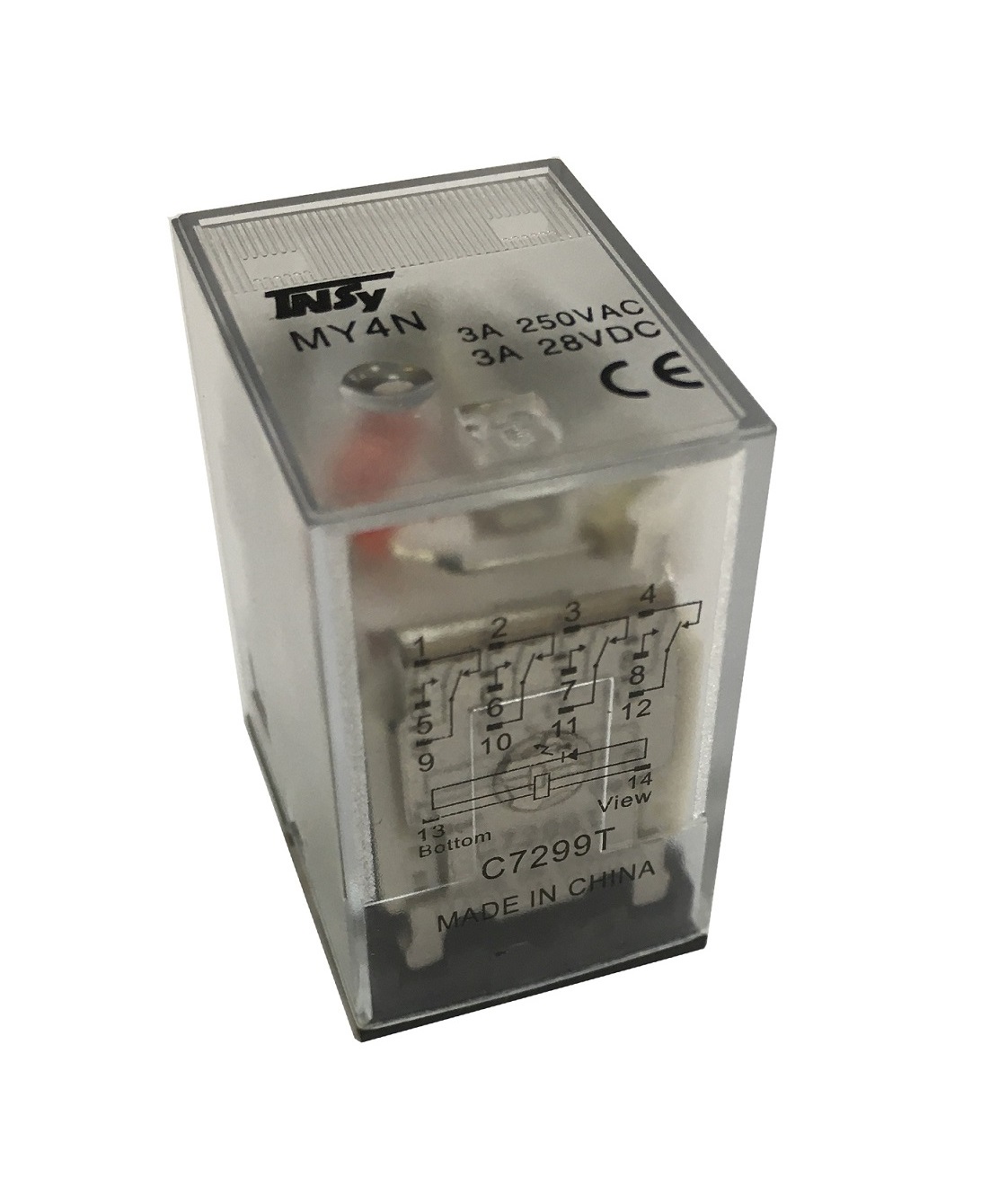

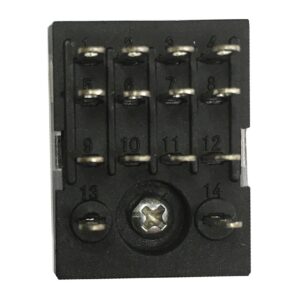

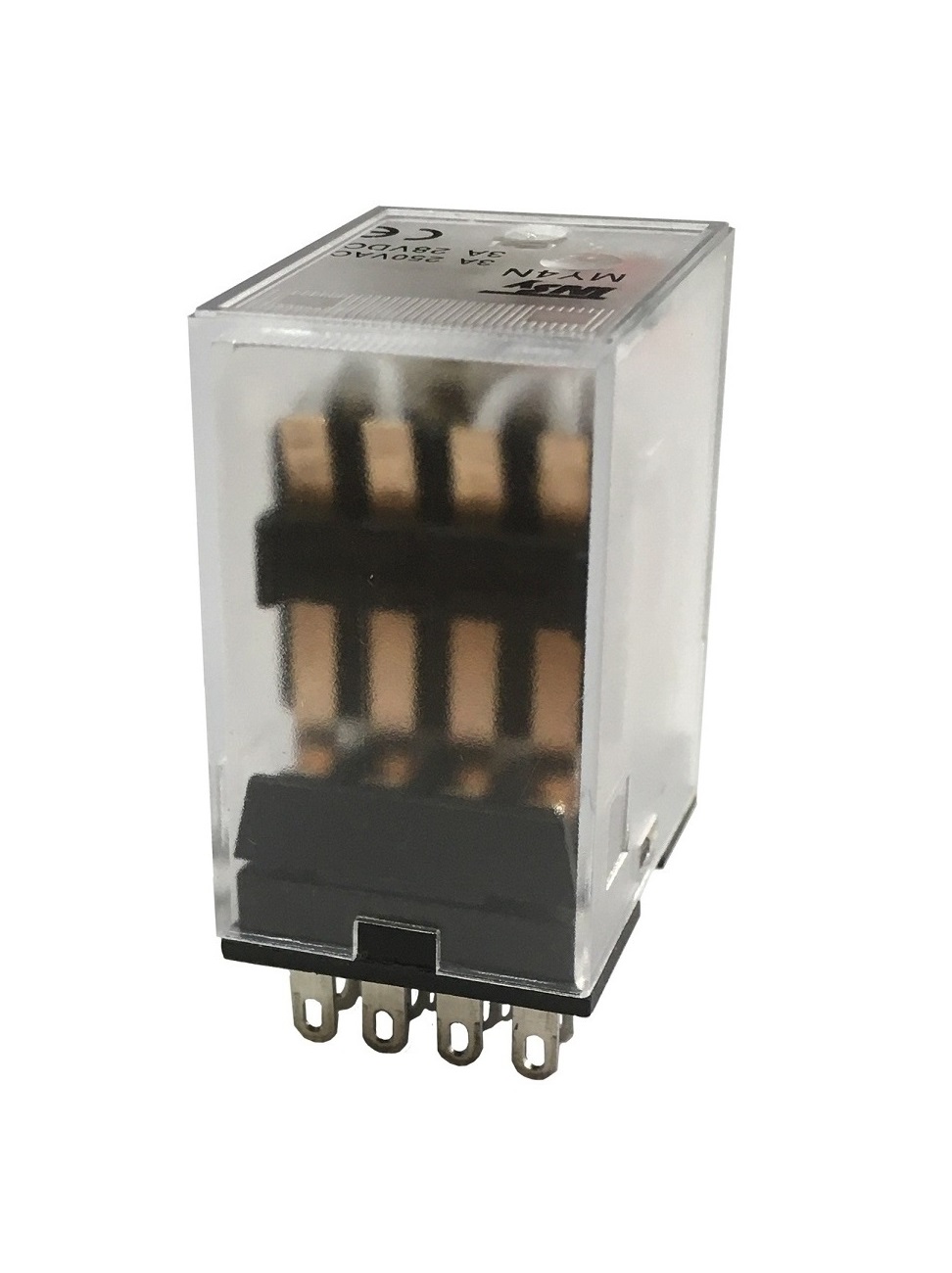

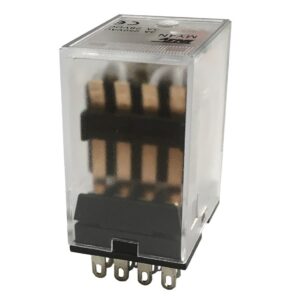

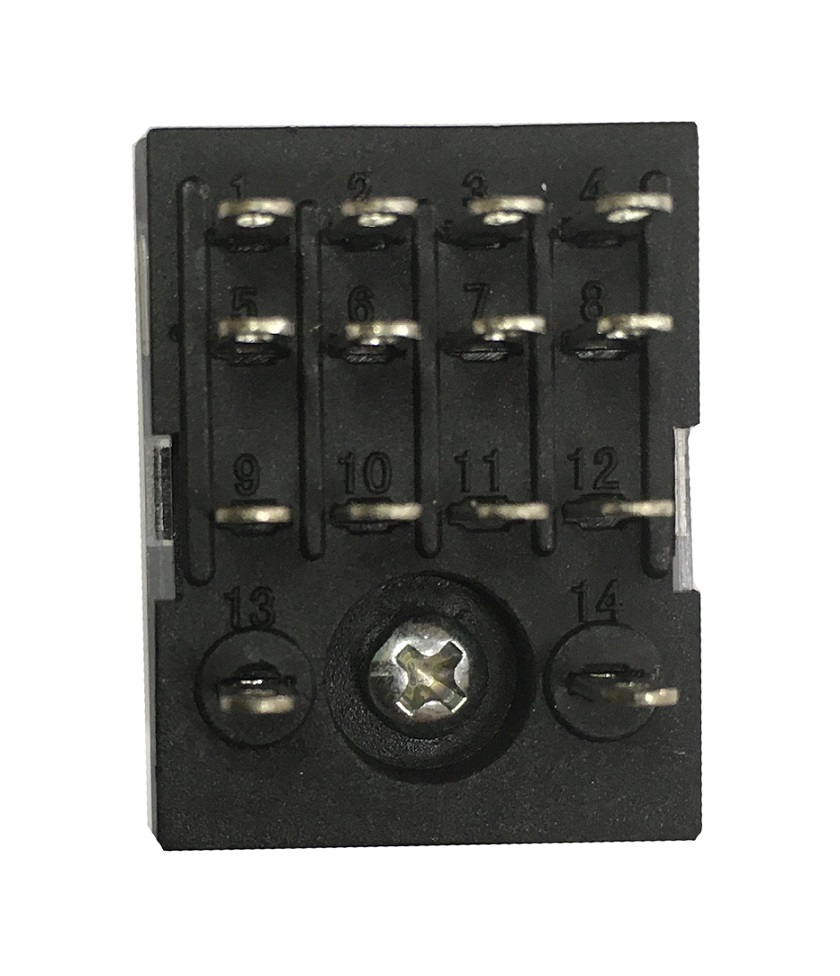

Реле проміжне РП24-MY4 3А 12DС LED 4p

Електромагнітні реле серій РП22, РП23, РП24, РП32, РП33, РП34, РП3к2, РП3к3 (далі – реле)
призначені для керування виконавчими елементами в різноманітних системах автоматики.
Застосовуються в низьковольтних колах змінного та постійного струму.
Відповідають ДСТУ IEC 60947-5-1.

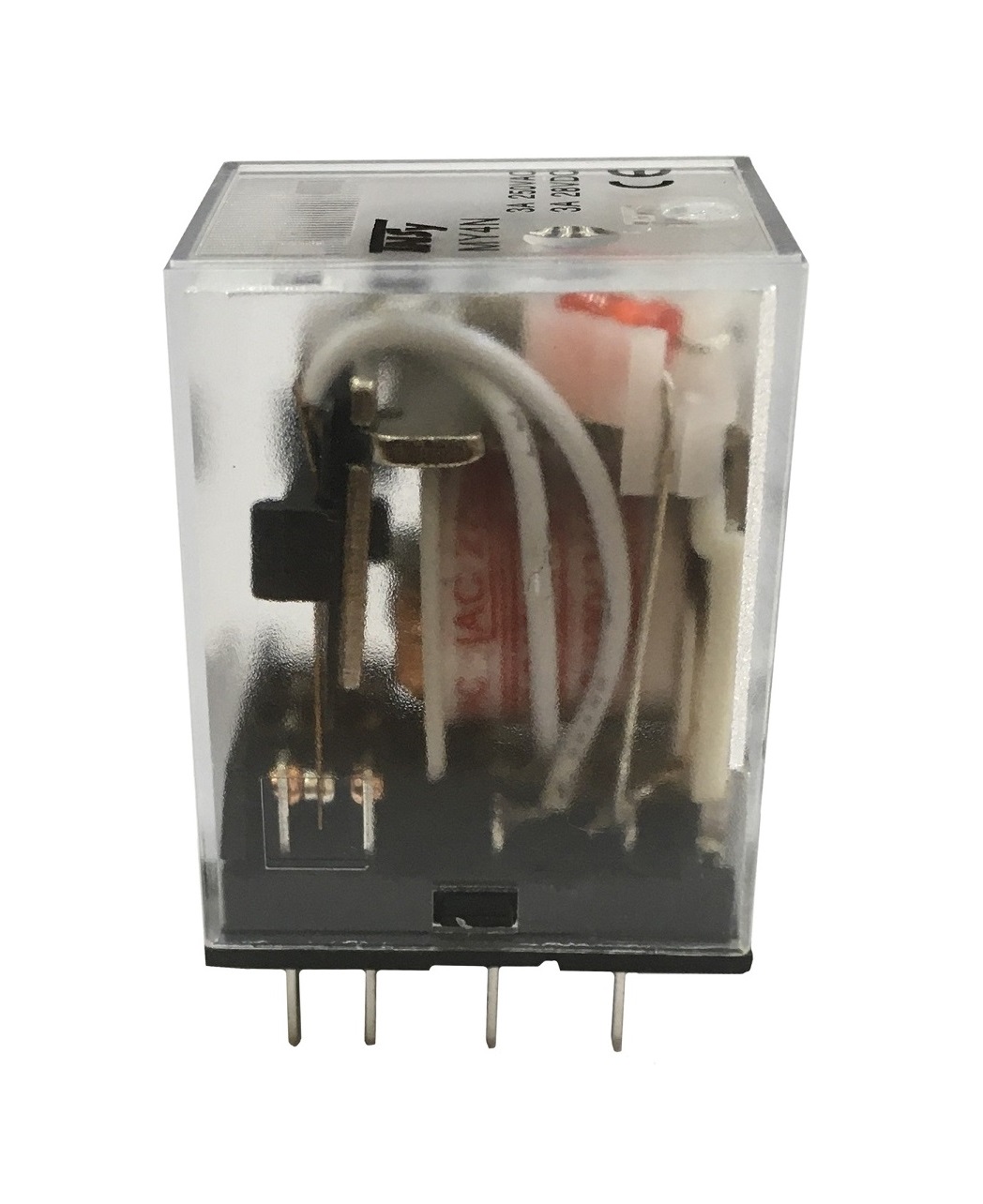

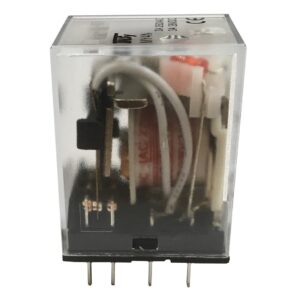

Реле складається з контактної системи і електромагніта. Контактна система складається
із нерухомих контактів на плоских пластинах, зафіксованих в пластмасовій основі, і нерухомих
контактів на плоских пружинах, закріплених між пластмасовими колодками на якорі електромагніта.
Електромагніт містить магнітопровід, сердечник, котушку і якір. Магнітопровід кріпиться
до пластмасової основи за допомогою гвинтів. В пластмасовій основі також зафіксовані виводи
котушки і рухомих контактів. Рухомі контакти пов’язані з виводами через гнучкі з’єднувачі.
Принцип роботи реле наступний: при подачі на котушку напруги встановленої величини, якір
реле притягується до сердечника, змінюючи при цьому комутаційний стан контактів.
При зникненні напруги у колі котушки якір опускається і контакти приймають початкове положення.
Передбачена світлова індикація (світлодіод) стану комутації (в моделях з позначкою «LED»).
