Контактори малогабаритні серії КМІ тм Takel
Тип контактора: електромагнітний малогабаритний контактор серії КМІ.
Для кабелю діаметром: 4 – 8 мм.
Призначення: контактори серії КМІ застосовуються в електричних ланцюгах змінного струму з номінальною напругою до 660В для різних завдань, таких як:
замикання і розмикання електричних ланцюгів на великій відстані;
часті запуски, зупинки і реверсування двигунів змінного струму;
управління освітлювальними приладами;
управління ланцюгами з нагрівальними приладами та ін.
Сертифікація в Україні: декларування відповідності згідно вимог ДСТУ EN 60947-1:2017.
Характеристики електричних ланцюгів управління:
ланцюги змінного струму з частотою (F): 50/60 Гц.
номінальна напруга ланцюга управління (Us, AC): 230В.
Характеристики робочих електричних ланцюгів:
ланцюги змінного струму з частотою (F): 50/60 Гц.
номінальна робоча напруга змінного струму (Ue): 400В.
номінальний робочий струм для категорії застосування АС-3 (Ie): 9 – 95А.
Характеристики контактора:
номінальна напруга ізоляції: 660В.
кількість полюсів робочого ланцюга: 3.
механічний ресурс циклів: 2 млн.
електричний ресурс циклів: 0,2 млн.
номінальна робоча напруга дод. контакту: 400В.
номінальна напруга ізоляції дод. контакту: 660В.
Артикул: 513946
Торгова марка: Takel

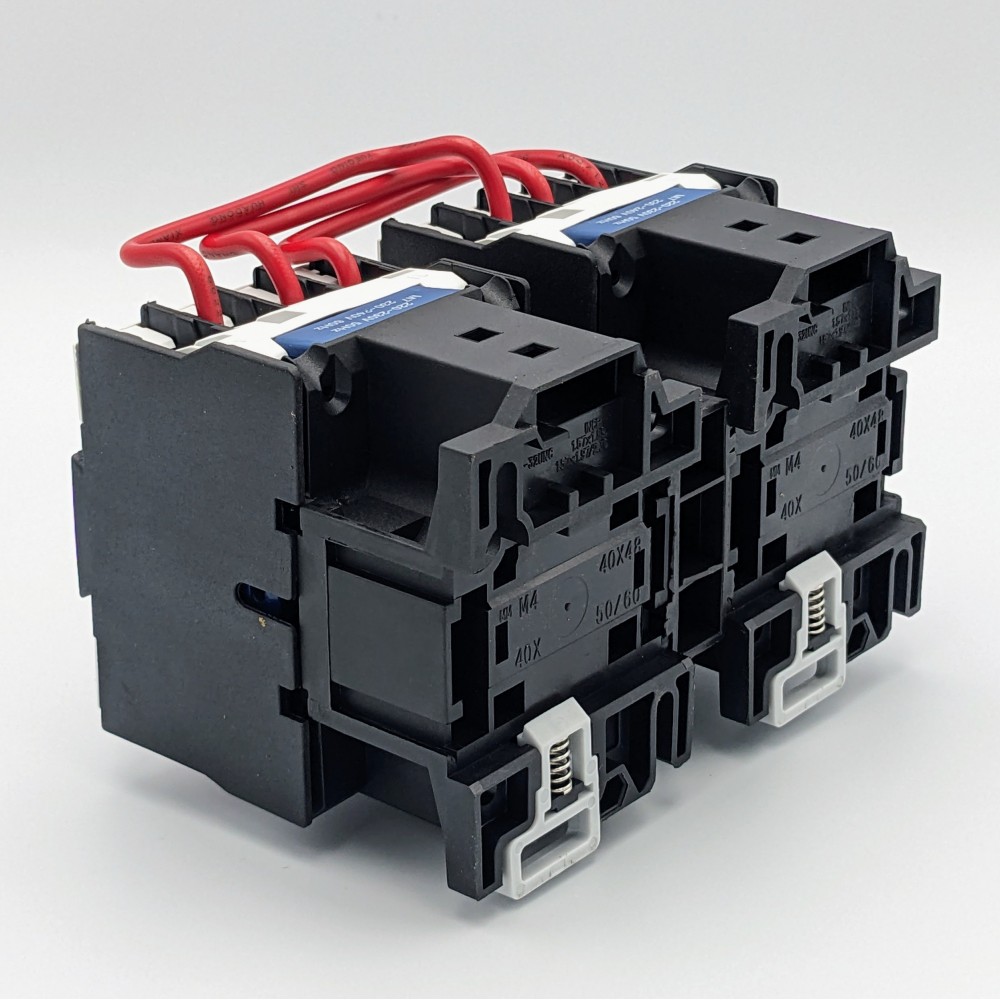

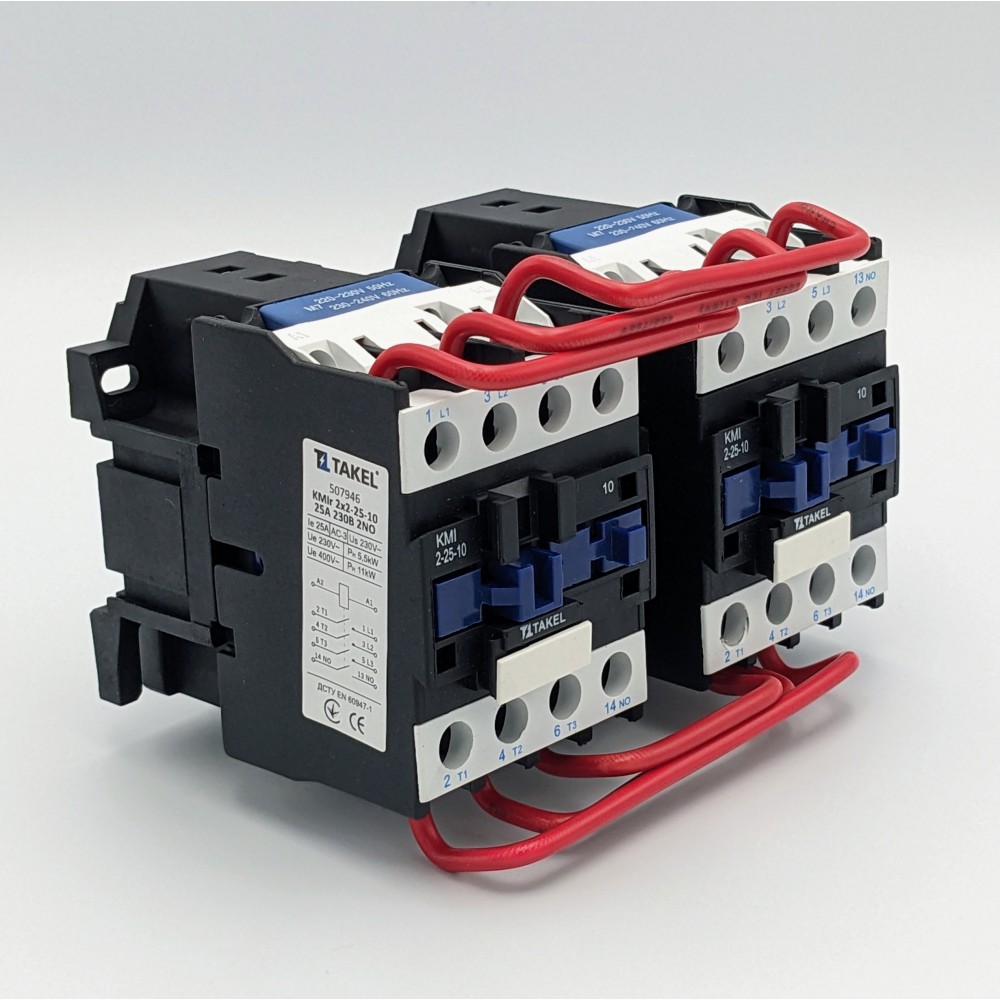

Найменування скорочене Контактор КМІr 2×2-25-10 25А 230В 2NO реверс
Одиниця виміру шт.
Додаткові контакти 1 NO + 1 NO
Категорії застосування AC-1, AC-3
Кіл-ть і тип контактів 3 NO
Кількість полюсів 2×3
Номінальна напруга Un, В 230/400
Номінальна напруга ізоляції Ui, В 690
Номінальна напруга кола керування Uс (AC), В 230 ~
Номінальна потужність (Р) при 230В (AC-3), кВт 5.5
Номінальна потужність (Р) при 400В (AC-3), кВт 11
Номінальна потужність (Р) при 660В (AC-3), кВт 15
Номінальний струм для категорії AC-3 (Ie, AC-3), А 25
Переріз багатожильного проводу, мм² 2.5…10
Переріз одножильного проводу, мм² 2.5…10
Тепловий струм для категорії AC-1 (Ith, AC-1), A 40
Типорозмір (Габарит) 2
Час спрацювання 15…24 мс: замикання, 5…19 мс: розмикання
Частота F, Гц 50/60
Межі напруги кола керування 0.8…1.1 Us: робочий, 0.3…0.6 Us: вимкнення
Ith, АС-1 додаткових контактів, А 10
Ue (АС) додаткових контактів, В 400
Електричний ресурс циклів, млн. 1.2 при АС3, 0.35 при АС1
Механічний ресурс циклів, млн. 10
Момент затягування гвинтів, Нм 1.2
Номінальна імпульсна напруга Uimp, В 6 000
Номінальна найбільша здатність вимкнення Icn, А 200
Номінальна найбільша здатність, що включає Icm, кА 250 при 400 В
Номінальний короткочасний допустимий струм Icw, кА 50A – 10 хв, 120A – 1 хв, 240A – 10 с, 380A – 1 с
Номінальний струм для категорії AC-4 (Ie, AC-4), А 8.5
Робоча температура, °С -20…70
Кількість в пачці 1
Тип упаковки Картонна коробка
