Модульні автоматичні перемикачі введення резерву (АВР): серії ASM-PV, ASM та ME
Модульні пристрої АВР призначені для забезпечення безперебійного живлення споживачів у побутових, офісних та промислових електромережах. Вони автоматично перемикають джерело живлення між основним та резервним у разі втрати напруги або її нестабільності.
Серія ASM-PV
Спеціалізоване рішення для систем із фотоелектричними інверторами або акумуляторами
Конфігурація вводів: Ввід 1 (є пріоритетним) – для підключення альтернативного джерела живлення, Ввід 2 — для міської мережі.
Особливість роботи: Для коректного функціонування необхідна постійна наявність напруги на резервному вводі. Якщо живлення на Вводі 2 відсутнє, автоматичне повернення на основний ввід не відбудеться.
Додатково: Пристрої цієї серії мають на корпусі додаткові контакти для підключення пристроїв сигналізації, або кіл керування
Серія ASM (63 А) та МЕ (80А)
Модульні пристрої АВР загального призначення. Ці серії представлені двополюсними та чотирьохполюсними моделями з номінальним струмом 63А (ASM) та 80А (МЕ)
Номінал: Серія ASM розрахована на номінальну силу струму – до 63А, проте серія МЕ – до 80А;
Виконання: Обидві серії представлені двополюсними та чотирьохполюсними апаратами;
Компактність: Серія ASM має відносно вузький корпус, що дозволяє оптимізувати простір у розподільчому щиті, а Серія ME має корпус збільшеної ширини, щоб забезпечити внутрішній простір для збільшеної комутаціїної групи та більш ефективне відведення тепла при тривалих навантаженнях;
Контроль напруги: В пристроях обох серій система аналізує рівень напруги в діапазоні 180–280В, робить аварійне перемикання на резервне джерело, коли напруга на основному джерелі виходить за ці межі, і блокує зворотнє перемикання якщо напруга на основному не стабілізувалась;
Особливості алгоритму роботи однакові для пристроїв обох цих серій:
Перемикання на резерв: Якщо напруга на основному джерелі зникає, то пристрій перемикає на резервне джерело без затримки (за умови наявності напруги на резервному джерелі);
Затримка зворотнього перемикання: Коли напруга на основному джерелі з’являється знову, спрацьовує затримка 3 секунди, а потім пристрій виконує зворотнє перемикання;
Затримка стабілізації: Якщо причиною перемикання на резерв була небезпечна напруга (нижче 180В, або вище 280В), то при відновленні напрузі на основній мережі спрацьовує затримка 30 секунди для підтвердження стабільності параметрів.
Порівняльні особливості та експлуатація
Автономність алгоритму: На відміну від серії ASM-PV, у моделях серій ASM та ME зворотне перемикання на основне джерело відбувається автоматично навіть за повної відсутності напруги на резервному вводі.
Швидкодія: При зникненні основної напруги перехід на резервне джерело здійснюється майже миттєво.
ВАЖЛИВО: Для використання пристроїв серії МЕ 80А при силі струму близькою 80А на протязі довгого часу обов’язковим є використання проводників перерізом не менше 10 мм² для запобігання перегріву ліній та контактних з’єднань.

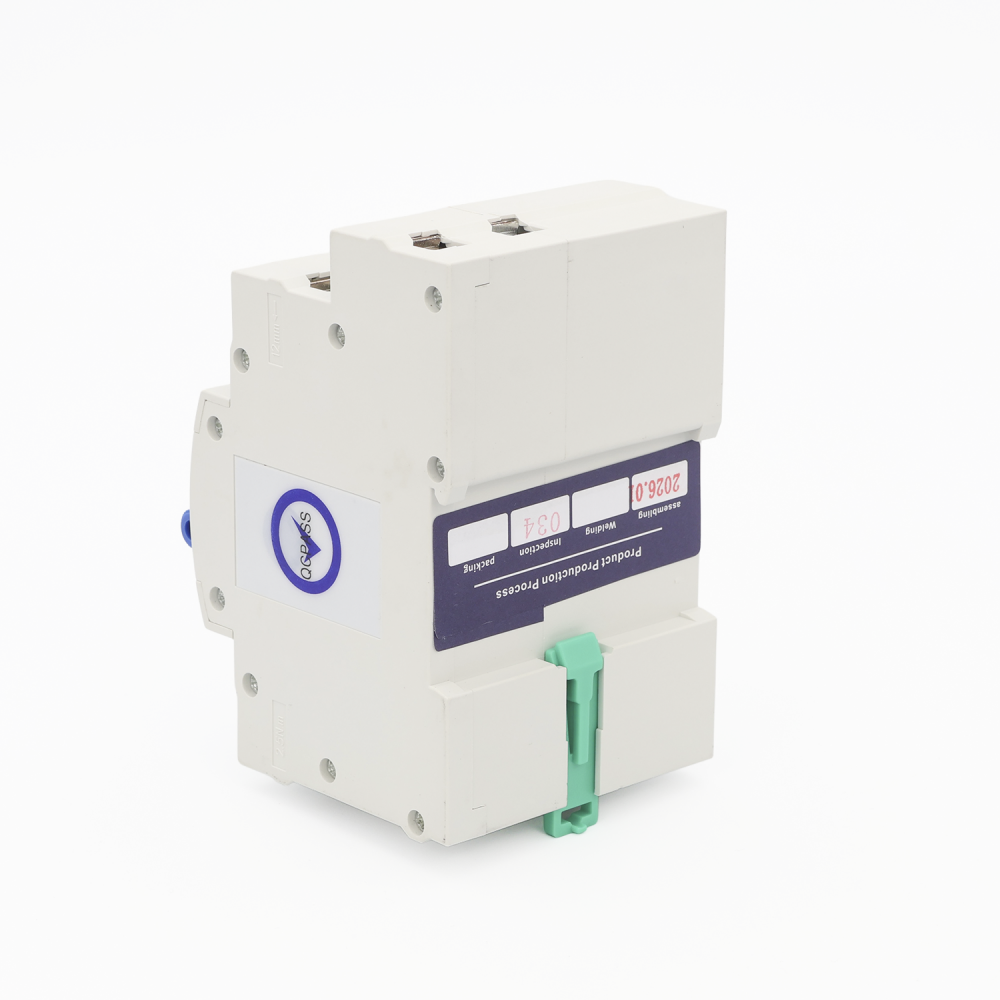

Артикул: 516429
Торгова марка: Takel

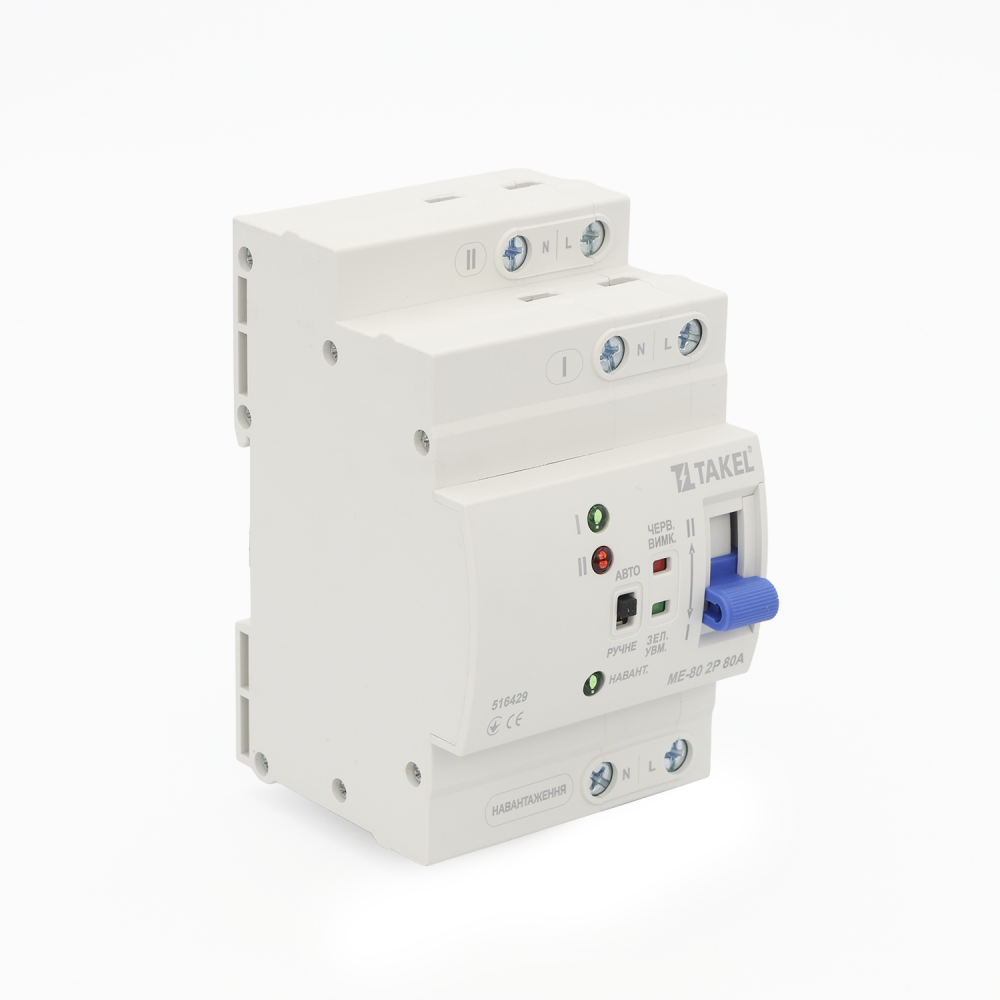

Найменування скорочене ME-80 2P 80A
Одиниця виміру шт.
Категорії застосування AC-33B
Кількість полюсів 2
Напруга імпульсна витрим., кВ 8000
Номінальна напруга ізоляції Ui, В 690
Номінальна напруга кола керування Uс (AC), В 230 ~
Номінальна робоча здатність вимкнення Ics, кА 50
Номінальний струм In, А 80

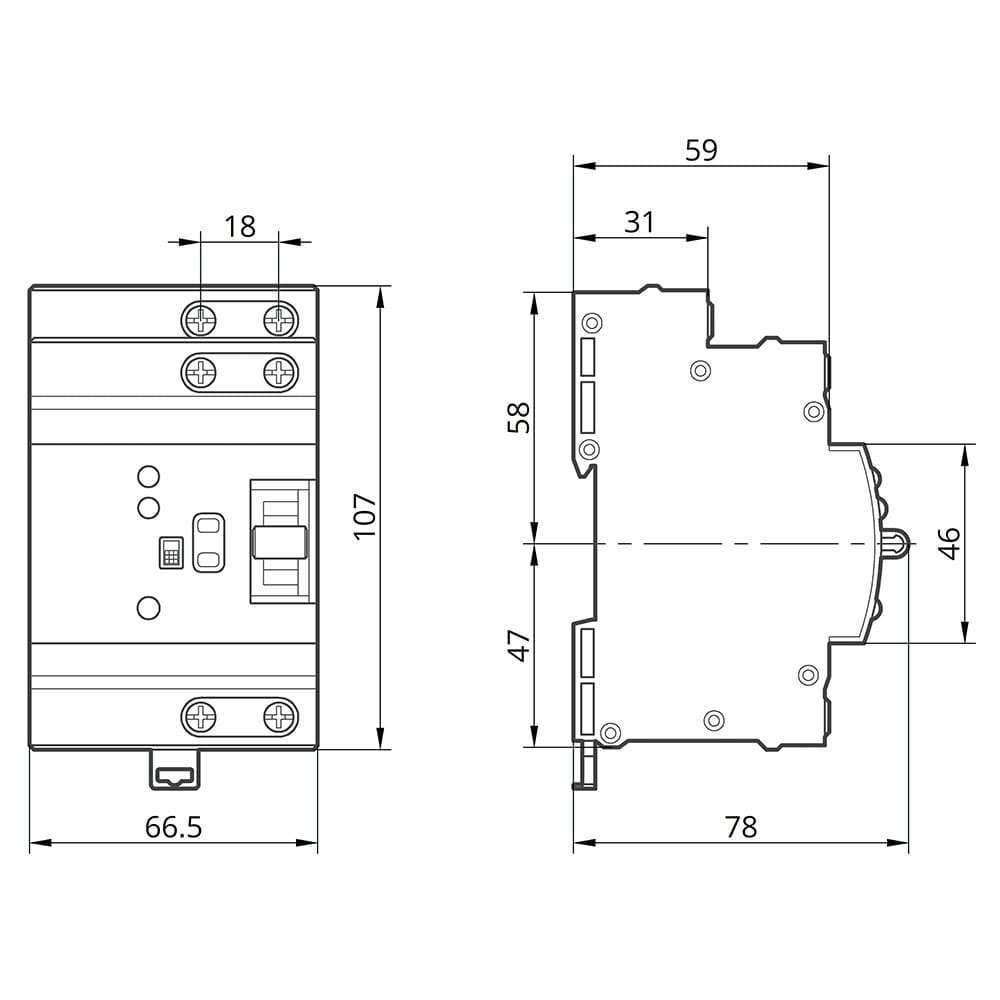

Типорозмір (Габарит) 80
Частота F, Гц 50/60
Номінальна робоча напруга Uе, В 230
Тип струму AC
Межі напруги кола керування 85% Us – 110% Us
Електрична зносостійкість, циклів 1500
Максимальний переріз провідників, що приєднуються, мм² 1…25 мм²
Механічна зносостійкість, циклів 5000
Момент затягування гвинтів, Нм 2.5 Нм
Ступінь захисту IP30
Час перемикання, с ≤ 50 мс
Здатність реагувати на струми короткого замикання PC
