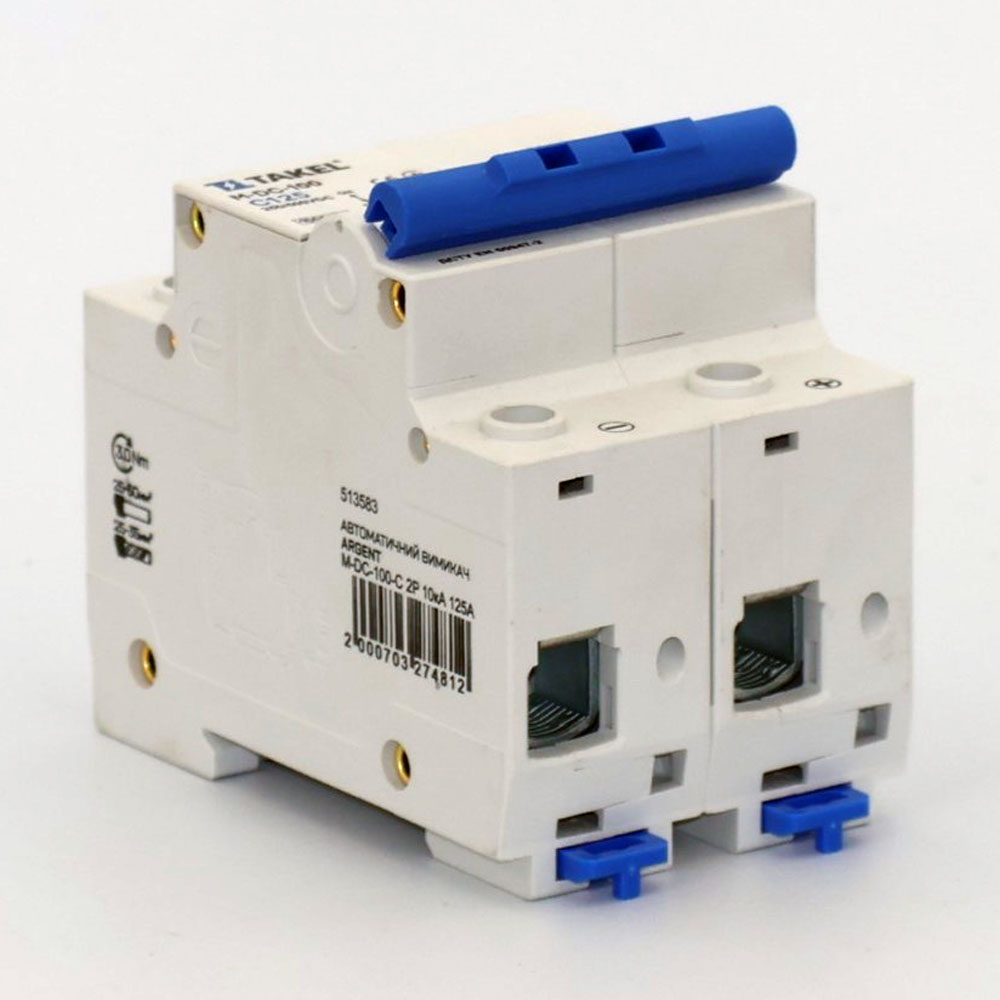

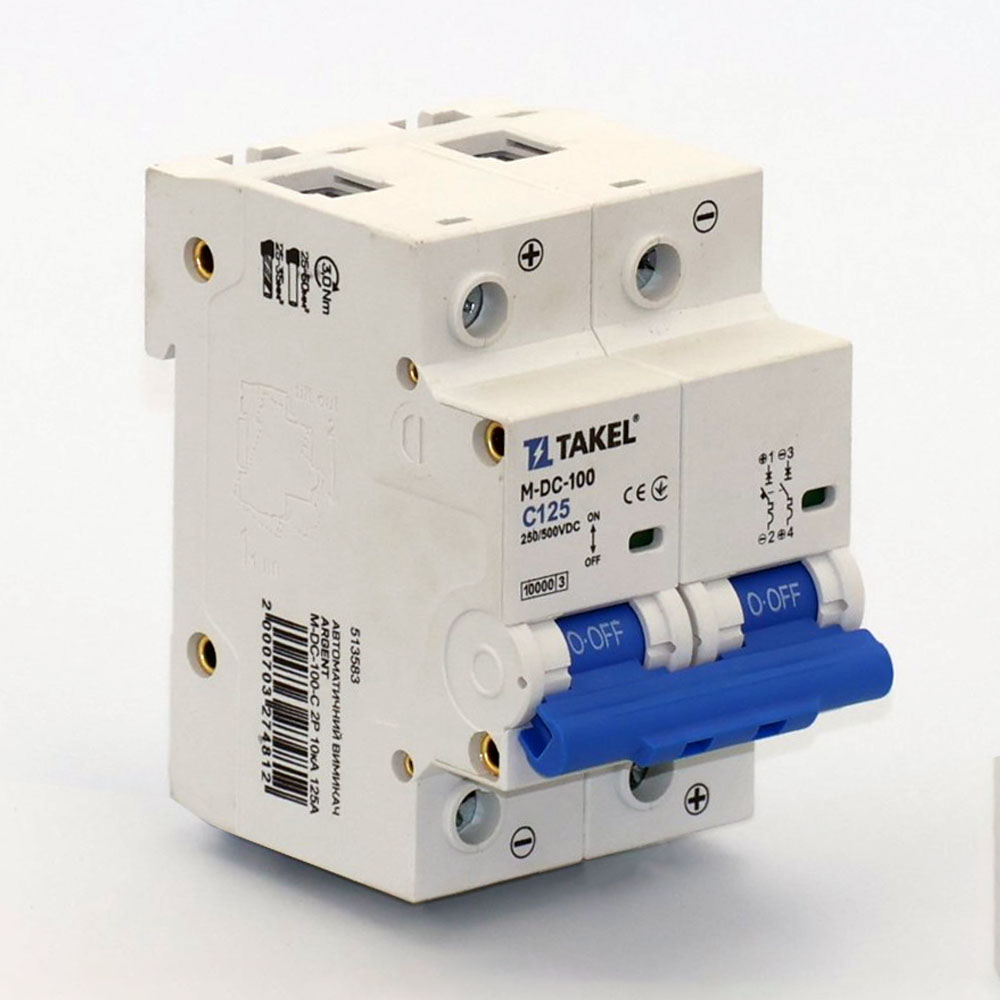

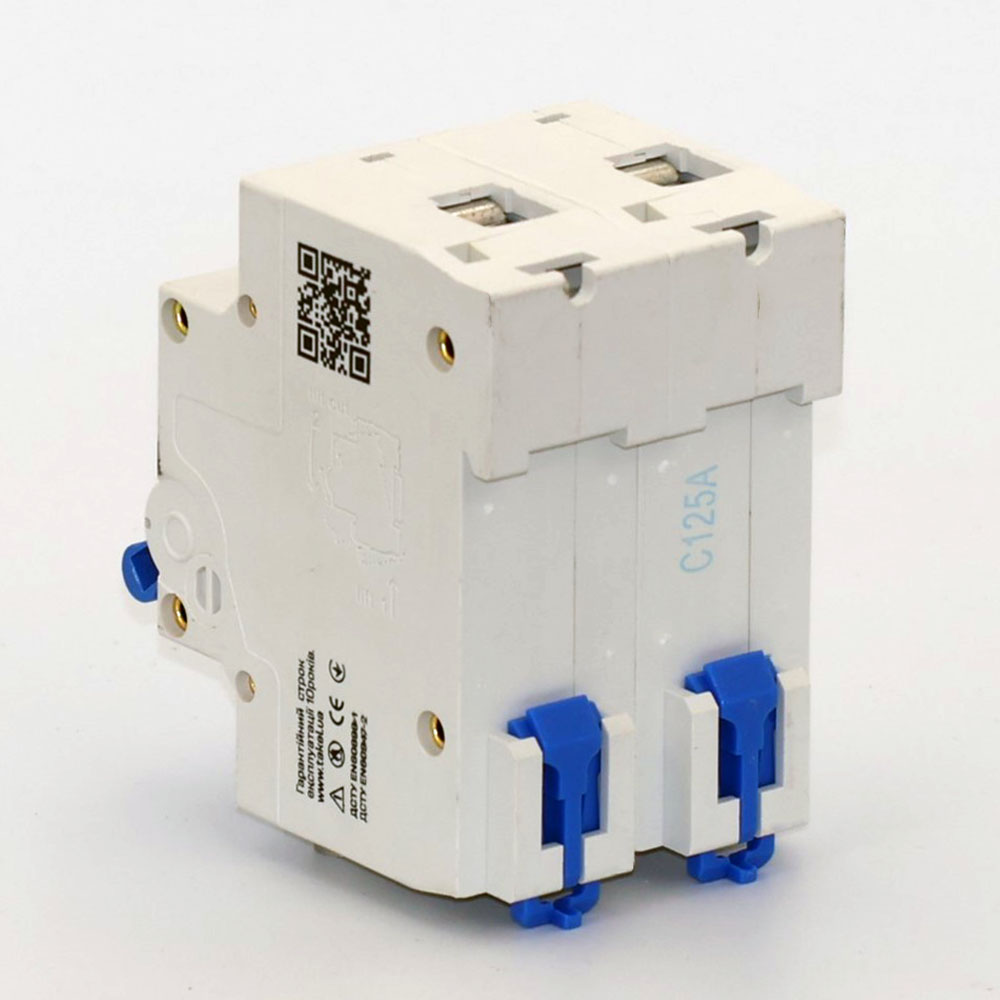

Автоматичні вимикачі серії M-DC-100 є модульними пристроями, призначеними для захисту електричних кіл постійного струму з високими номінальними струмами. Їх ключове завдання — забезпечити надійне та своєчасне відключення живлення у разі виникнення струмових перевантажень або коротких замикань, захищаючи потужне обладнання від пошкоджень.
Ці вимикачі розроблені для встановлення на стандартну DIN-рейку та застосовуються у відповідальних та енергоємних системах. Типовими сферами використання є захист ліній вводу сонячних інверторів, комутація та захист акумуляторних батарей великої ємності, живлення промислового обладнання та використання в якості головних вимикачів у щитах розподілу постійного струму.
Серія M-DC-100 характеризується підвищеною відключаючою здатністю 10 кА та розрахована на роботу в мережах з номінальною напругою до 500 В. Пристрої доступні з номінальними струмами до 125 А на полюс, що дозволяє використовувати їх для захисту потужних споживачів та гарантувати безпеку і стабільність роботи всієї системи.
Артикул: 513583
Торгова марка: Takel
Найменування скорочене M-DC-100-C 2Р 10кА 125А
Одиниця виміру шт.
Штрихкод 2000703274812
Відповідність стандартам ДСТУ EN60898-1
Кількість модулів 2
Кількість полюсів 2
Номінальна напруга Un, В 250/500 DC
Номінальний струм In, А 125А
Переріз багатожильного проводу, мм² 25…35
Переріз одножильного проводу, мм² 25…50
Уставка електромагнітного відключення Іi 5…10 In
Часострумова характеристика С
Тип струму DC
Довжина зачистки, мм 12.5
Електрична зносостійкість, циклів 4000
Категорія селективності А
Клас струмообмеження 3
Механічна зносостійкість, циклів 8000
Момент затягування гвинтів, Нм 3 Нм
Номінальна найбільша здатність вимкнення Icn, А 10000
Робоча температура, °С -10…+40
Ступінь захисту IP20
Температура еталонна, °C 30
Температура монтажу, °C -10…+55
