Вимикачі автоматичні серії ВА 47-100
Призначення: Автоматичні вимикачі серії ВА 47-100, апарати, призначені для захисту електричних кіл від перевантажень та струмів короткого замикання (надструмів), а також для здійснення оперативного керування ділянками електричних ланцюгів.
Структура умовних позначень Автоматичних вимикачів ВА 47-100
ВА47-100-D 3Р 80А (приклад *):
ВА 47-100 – Позначення серії.
D – Часострумова характеристика (тип захисної характеристики).
3Р – Кількість полюсів.
80А –Номінальний струм.
Комутаційне положення вказано на рукоятці управління символами: «О» – відключене положення; «I» – Включене положення.
Спосіб з’єднання: Провід, штирова (PIN) шина.
Номінальна напруга (Uн), В: 230/400 В
Кількість полюсів : 1-3
Ступінь захисту: IP20
Робоча температура, °C: від – 40 до +55
Особливості конструкції:
Апарат монтується на 35-міліметрову DIN-рейку;
Два види розчіплювачів (Тепловий та Електромагнітний);
Можливе встановлення в будь-якому положенні через верхні та нижні клеми, при цьому параметри роботи апарата залишаються незмінними;
Використовуються полімери, що не розповсюджують горіння, пластик;
На корпус нанесено маркування автомата, схема підключення та інші корисні дані;
Конструкція додаткових пристроїв має безгвинтове кріплення;
Артикул: 506922
Торгова марка: Takel

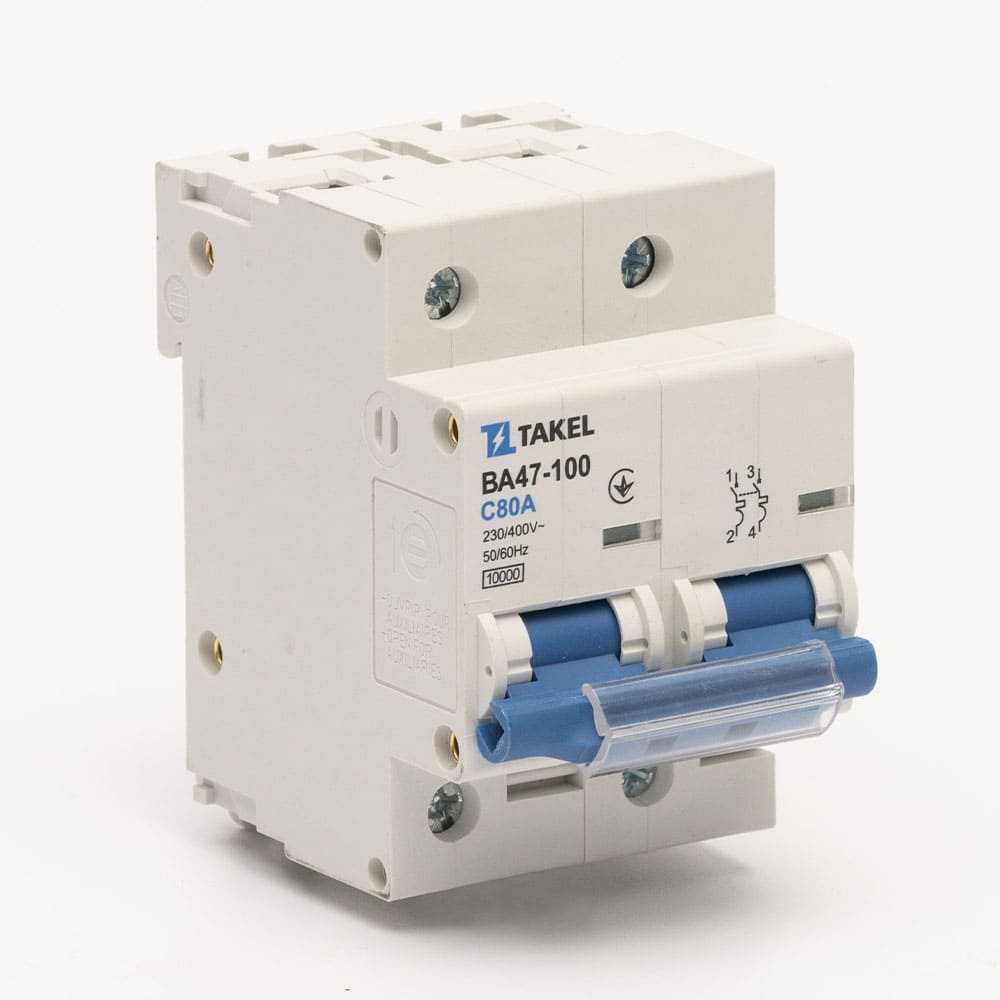

Найменування скорочене ВА47-100-C 10кА 2Р 80А
Одиниця виміру шт.
Відповідність стандартам ДСТУ EN60898-1; ДСТУ EN60947-2
Кількість модулів 2
Кількість полюсів 2
Номінальна напруга Un, В 230/400
Номінальна напруга ізоляції Ui, В 500
Номінальний струм In, А 80А
Переріз багатожильного проводу, мм² 2.5…35
Переріз одножильного проводу, мм² 4…50
Уставка електромагнітного відключення Іi 5…10 In
Часострумова характеристика C
Частота F, Гц 50/60
Тип струму АС
Довжина зачистки, мм 12.5
Електрична зносостійкість, циклів 10 000
Категорія селективності A
Клас струмообмеження 3
Механічна зносостійкість, циклів 20 000
Номінальна імпульсна напруга Uimp, В 4 000
Номінальна найбільша здатність вимкнення Icn, А 10000
Робоча температура, °С -40…+55
Ступінь захисту IP20
Температура еталонна, °C 30
Температура монтажу, °C -10…+55
Вага, гр. 300
