Апарат монтується на 35-міліметрову DIN-рейку;
Два види розчіплювачів (Тепловий та Електромагнітний);
Можливе встановлення в будь-якому положенні через верхні та нижні клеми, при цьому параметри роботи апарата залишаються незмінними;
Використовуються полімери, що не розповсюджують горіння, пластик;
На корпус нанесено маркування автомата, схема підключення та інші корисні дані;
Конструкція додаткових пристроїв має безгвинтове кріплення;
Комутаційне положення вказано на рукоятці управління символами: «О» – відключене положення; “I” – Включене положення.
Спосіб з’єднання: Провід, штирова (PIN) шина, вилкова (U) шина.
Номінальна напруга (Uн), В: 230/400 В
Кількість полюсів: 1-3
Ступінь захисту: IP20
Робоча температура, °C: від – 40 до +55
Артикул: 506650
Торгова марка: Takel

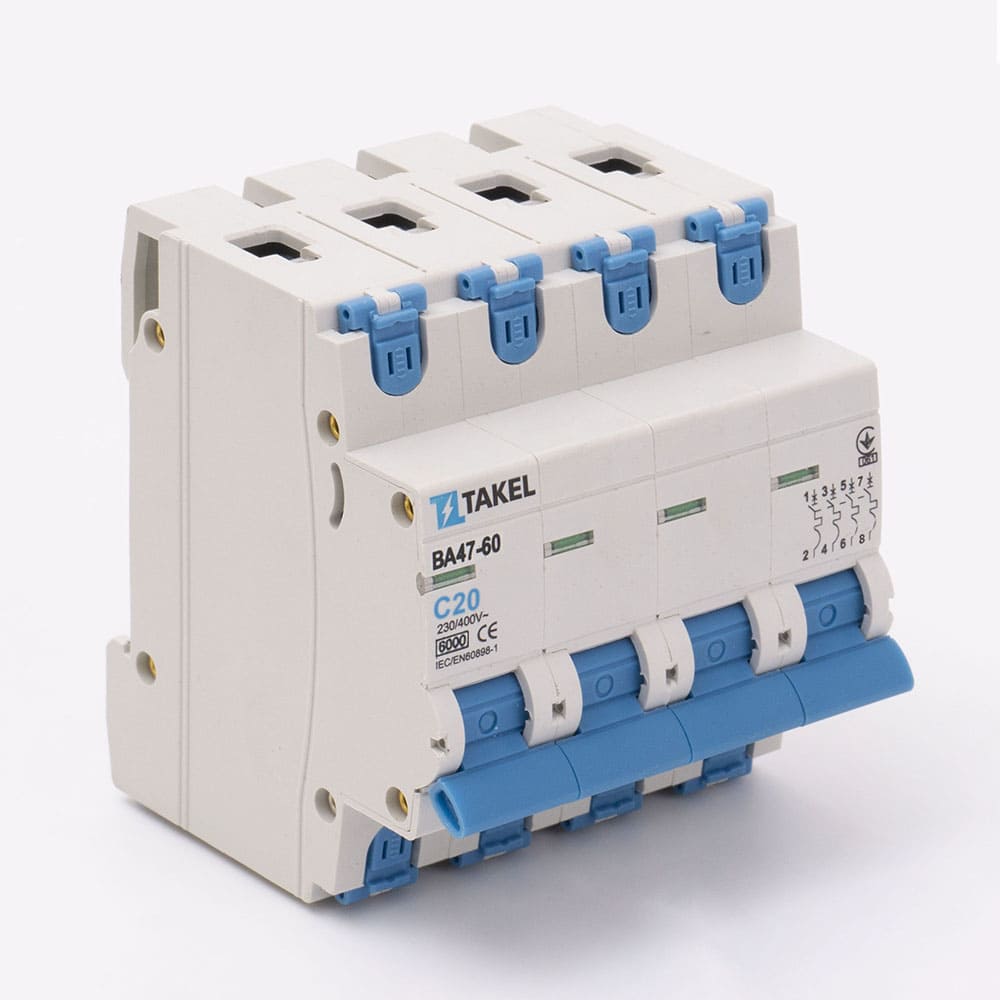

Найменування скорочене ВА47-60-С 4Р 20А TAKEL
Одиниця виміру шт.
Відповідність стандартам ДСТУ EN60898-1; ДСТУ EN60947-2
Кількість модулів 4
Кількість полюсів 4
Номінальна напруга Un, В 230/400
Номінальна напруга ізоляції Ui, В 500
Номінальний струм In, А 20А
Переріз багатожильного проводу, мм² 0.75…25
Переріз одножильного проводу, мм² 1…35
Уставка електромагнітного відключення Іi 10…20 In
Часострумова характеристика C
Частота F, Гц 50/60
Тип струму АС
Довжина зачистки, мм 12.5
Електрична зносостійкість, циклів 10 000
Категорія селективності A
Клас струмообмеження 3
Механічна зносостійкість, циклів 20 000
Номінальна імпульсна напруга Uimp, В 4 000
Номінальна найбільша здатність вимкнення Icn, А 6 000
Робоча температура, °С -40…+55
Ступінь захисту IP20
Температура еталонна, °C 30
Температура монтажу, °C – 10…+55
Вага, гр. 360
