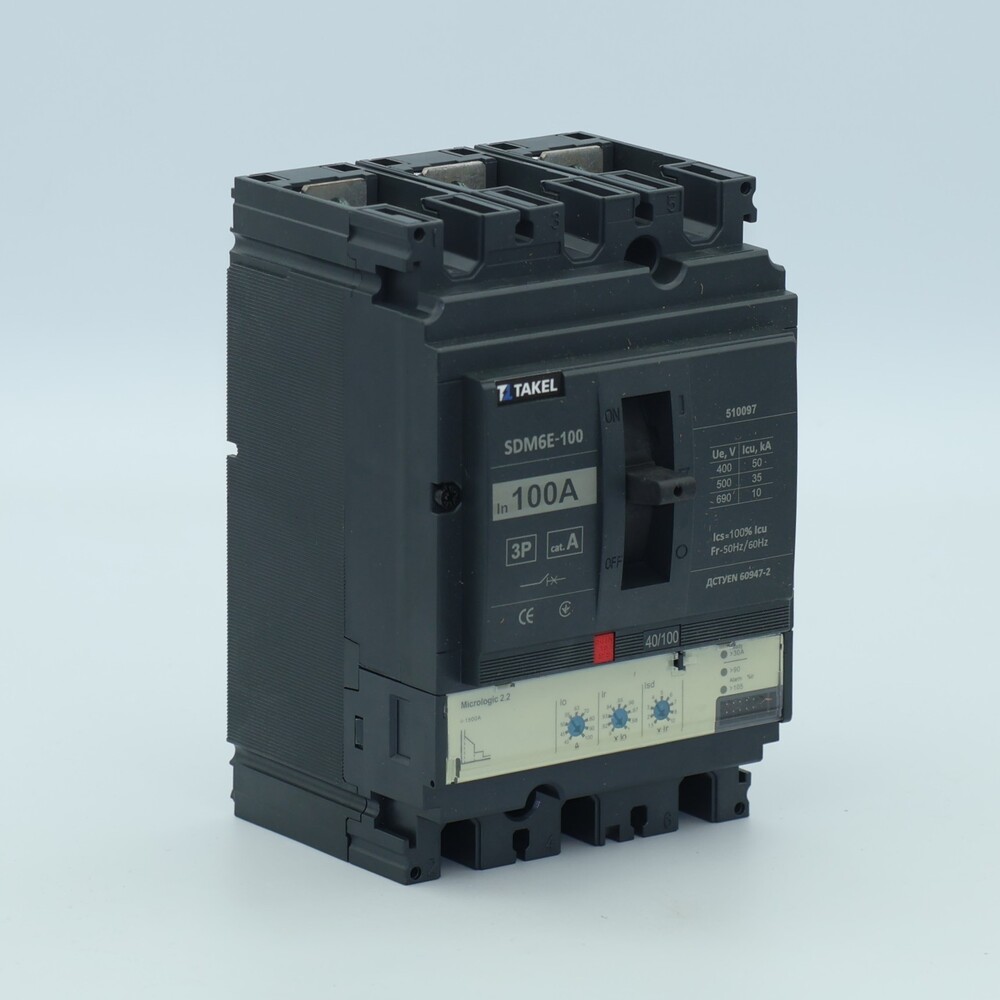

Вимикачі автоматичні силові з електронними розчіплювачами SDM6E
Призначення:
Автоматичний вимикач SDM6Е з електронним розчіплювачем служить для захисту електричних кіл від перевантажень та коротких замикань, відключаючи електричне коло при перевищенні встановлених значень струму.
Автоматичний вимикач застосовує рото-активне розмикання.
Можливості регулювання електронного розчіплювача дозволяють налаштовувати вимикач в точності за потребами конкретного електричного кола та обладнання.
Широко використовуються в промисловості, комерційних будівлях та будівельних майданчиках.
Особливості конструкції:
Мікропроцесорний розчіплювач дозволяє запрограмувати на спрацювання, залежно від потреб електричного кола.
Корпус виготовлений з термостійкої пластмаси, що не підтримує горіння.
Ротаційний механізм розмикання, прискорює процес розмикання.

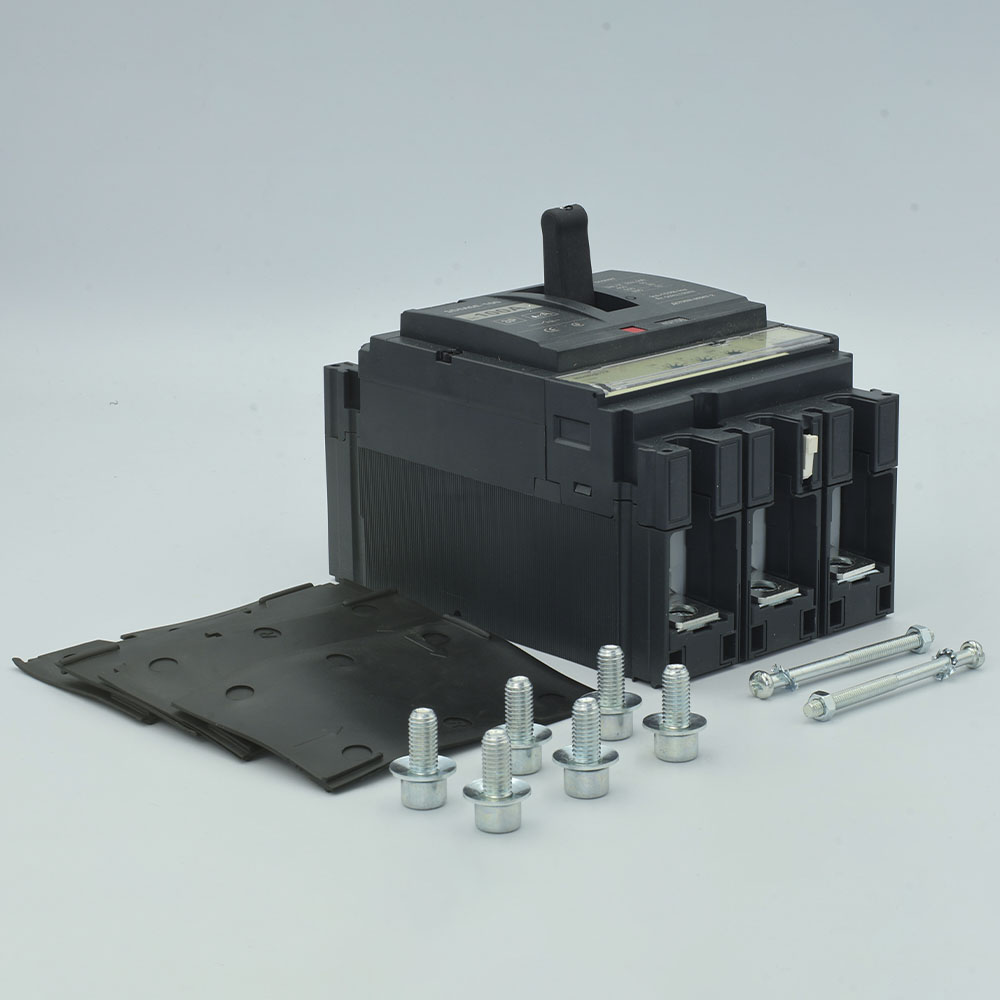

Подвійне болтове кріплення для кращого з’єднання провідників.
Світлодіодна індикація дозволяє відстежити стан електричного кола.
Артикул: 510097
Торгова марка: Takel
Найменування скорочене SDM6E-100 3Р 100А 50кА з електр. розчіпл.
Одиниця виміру шт.
Діапазон регулювання уставок теплового відключення Ir 40, 45, 50, 55, 63, 70, 80, 90, 100
Кількість полюсів 3
Номінальна напруга Un, В 400/500/690
Номінальна напруга ізоляції Ui, В 1000
Номінальна робоча здатність вимкнення Ics, кА 50 кА Icu при 400 В, 35 кА Icu при 500 В, 10 кА Icu при 690 В
Номінальний струм In, А 100
Тип розчеплювача Електронний
Типорозмір (Габарит) 100
Частота F, Гц 50/60
Уставка електромагнітного спрацьовування Іsd, ×Ir 1.5, 2, 3, 4, 5, 6, 7, 8, 10
Електрична зносостійкість, циклів 1500
Категорія селективності А
Механічна зносостійкість, циклів 10000
Номінальна гранична здатність вимкнення Icu, кА 50 кА Icu при 400 В, 35 кА Icu при 500 В, 10 кА Icu при 690 В
Номінальна імпульсна напруга Uimp, В 8000
Номінальна найбільша здатність, що включає Icm, кА 2.1× Icu
Переріз провідника для підключення до клем, мм² 185
Робоча температура, °С -40…+70

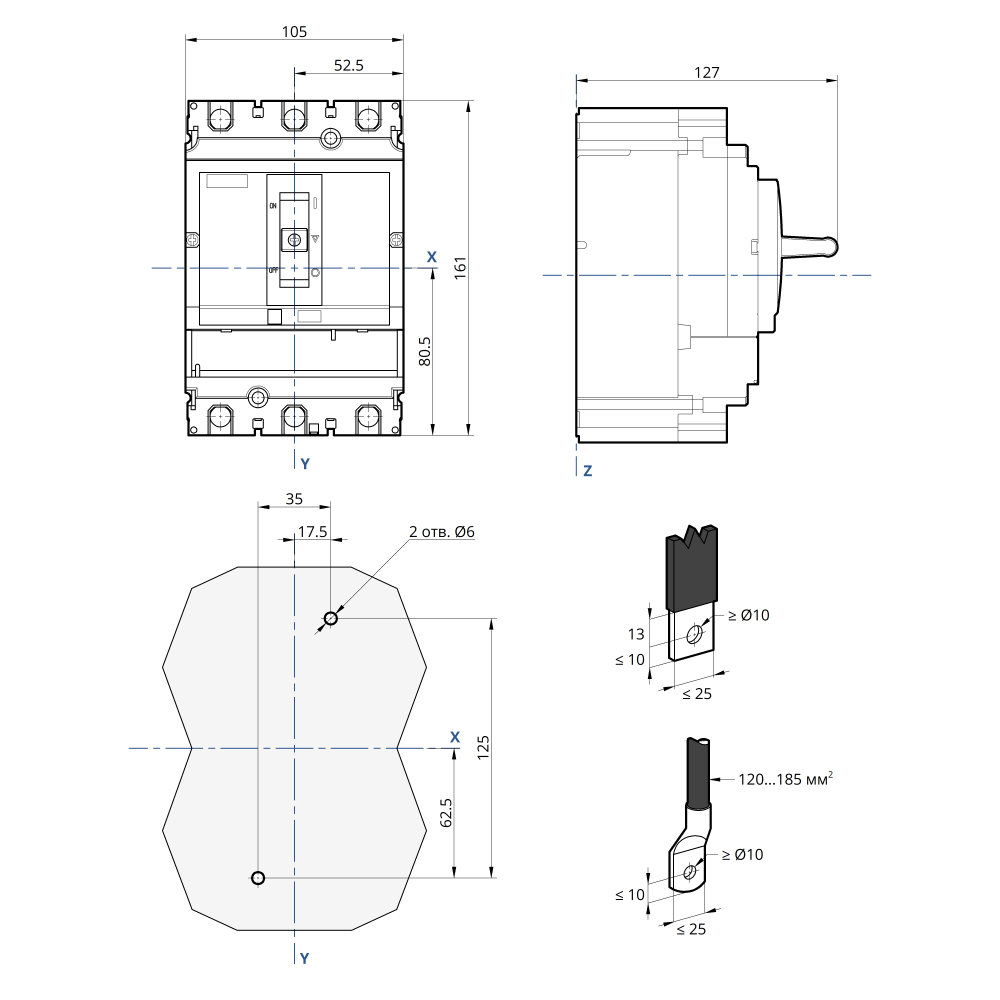

Розмір різьби кріплень для підключення зовнішніх проводів М8
Ступінь захисту ІР30: корпус, IP00: клеми
Розсіювання потужності, Вт 25
