Пристрої захисту від імпульсних перенапруг призначені для захисту електроустановок від стрибків напруги, спричинених грозовими розрядами або комутаційними процесами в мережі. Вони запобігають пошкодженню чутливої електроніки та продовжують термін служби електрообладнання, забезпечуючи стабільну та безпечну роботу системи.

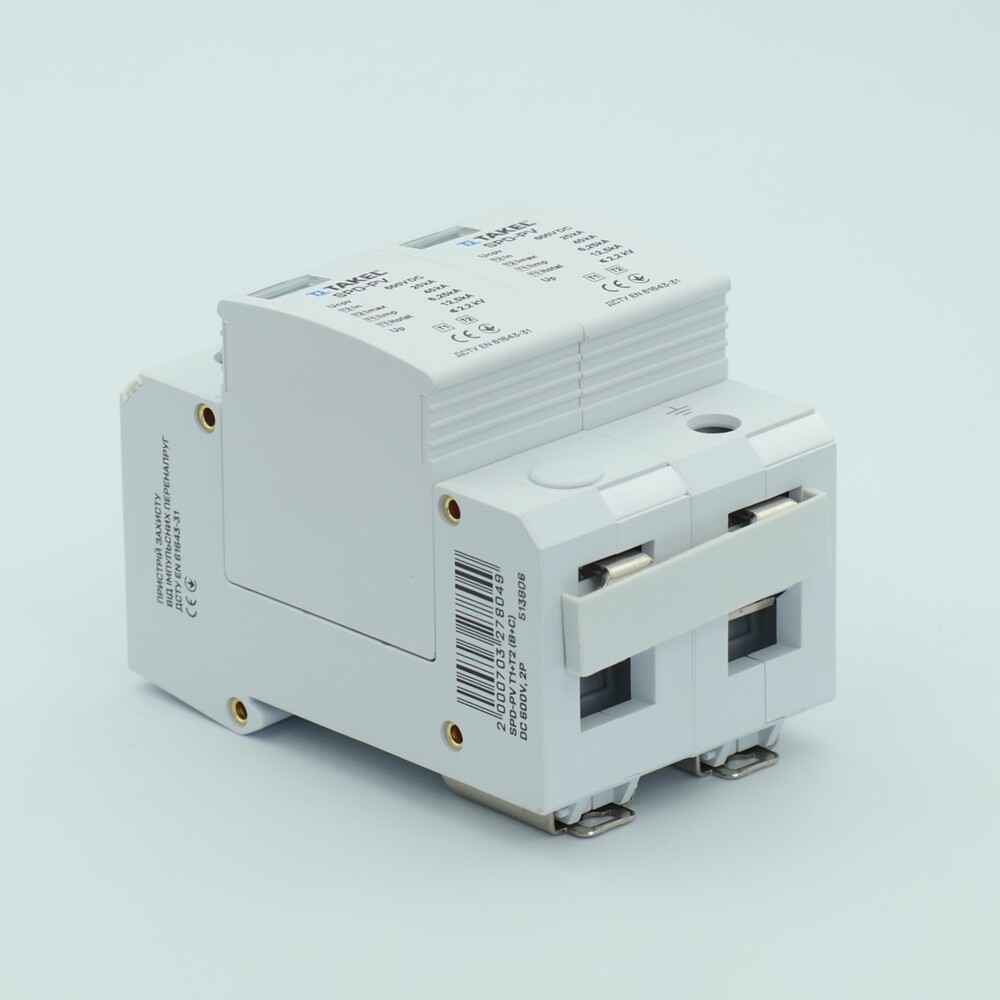

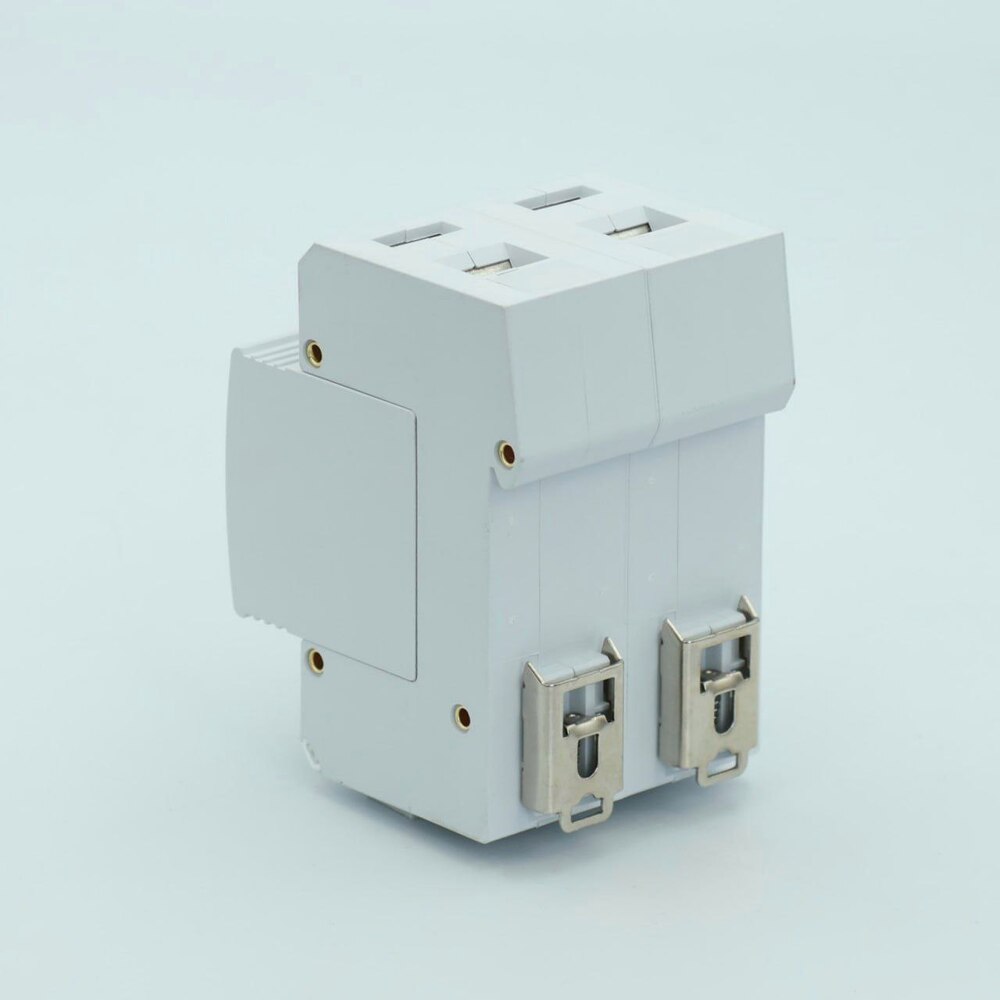

Пристрій оснащений змінним варісторним модулем, корпусом з негорючого матеріалу та контактними затискачами з насічками, що мінімізують ризик перегріву проводів. Монтується на DIN-рейку за допомогою защіпки з подвійним фіксованим положенням, що спрощує встановлення. Індикатор стану з поворотним механізмом дозволяє точно відстежувати робочий стан пристрою та виключає ймовірність помилкової індикації.
Артикул: 513806
Торгова марка: Takel

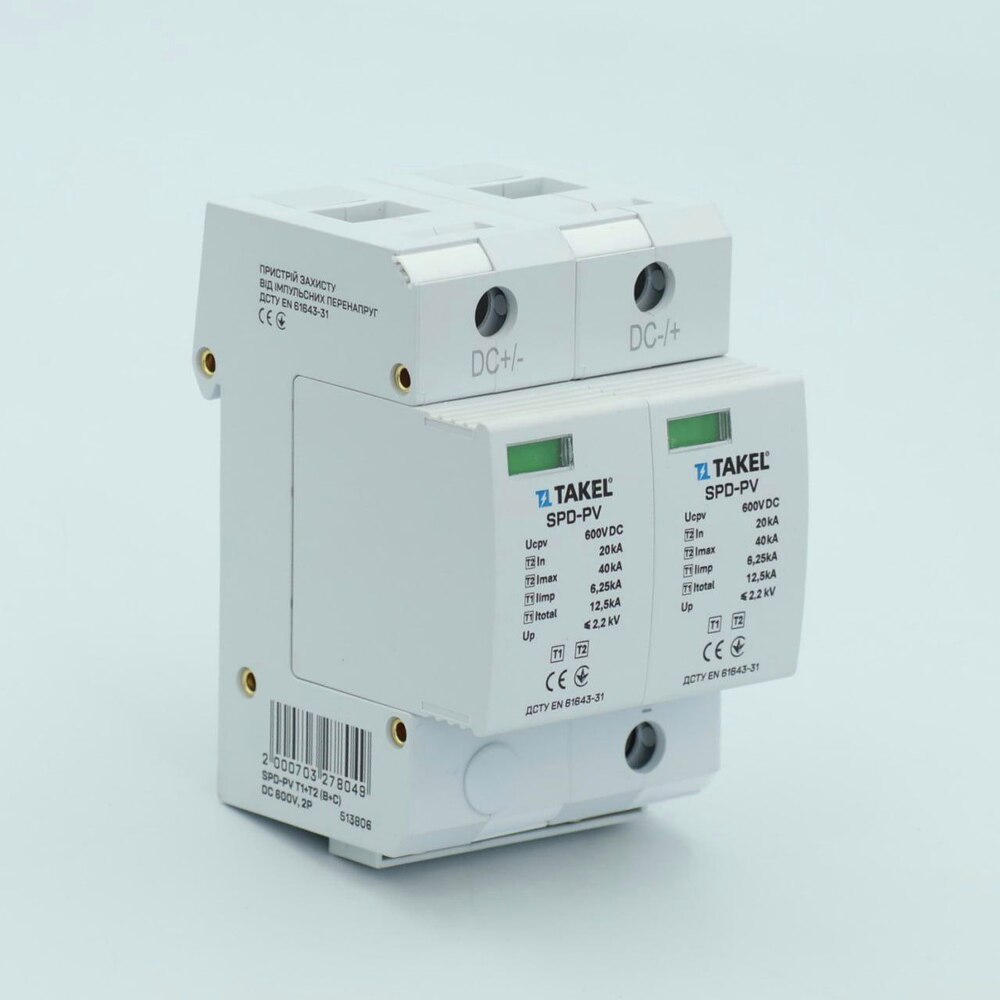

Найменування скорочене SPD-PV T1+T2 (B+C) DC 600V, 2Р
Гранично допустимий струм КЗ, А 6 кА
Діаметр троса <= 25 нс
Кількість модулів 2
Кількість полюсів 2
Максимальна тривала робоча напруга, Ucpv 600 В DС
Максимальний рівень напруги захисту, Up <= 3 кВ
Максимальний струм розряду, Inmax 40 кА 8/20 мкс
Номінальний струм In, А 20 кА 8/20 мкс
Переріз багатожильного проводу, мм² до 16 мм²
Переріз одножильного проводу, мм² до 25 мм²
Тепловий захист Так
Тип класу розрядника II, Т1+Т2, В+C
Дистанційна сигналізація Немає
Місцева сигналізація Зелений та червоний прапорець
Момент затягування гвинтів, Нм 3
Монтаж DIN рейка 35 мм
Робоча температура, °С -40...+70 °С
Ступінь захисту IP20
Пристрої захисту від імпульсних перенапруг постійного струму SPD-PV — це незамінні пристрої, спеціально розроблені для захисту систем сонячної енергетики та інших постійних електричних кіл від стрибків напруги та грозових розрядів. Відповідаючи вимогам випробувань класу II і маючи здатність витримувати потужні грозові струми, ці пристрої забезпечують надійний захист обладнання, поглинаючи або перенаправляючи надлишкову напругу.
У сонячних енергетичних системах SPD-PV зазвичай встановлюються на комбінаторні коробки, інвертори та сонячні модулі з боку систем 1000 В постійного струму. Таке розміщення гарантує, що ключові елементи системи захищені, забезпечуючи стабільність роботи та продовжуючи термін служби обладнання.
Переваги
Змінний варісторний модуль.
Проста та надійна монолітна конструкція.
Наявність індикатора спрацьовування.
Насічки на контактних затискачах зменшують перехідний опір і збільшують площу з’єднання.
Поворотний механізм індикатора запобігає помилок індикації.
