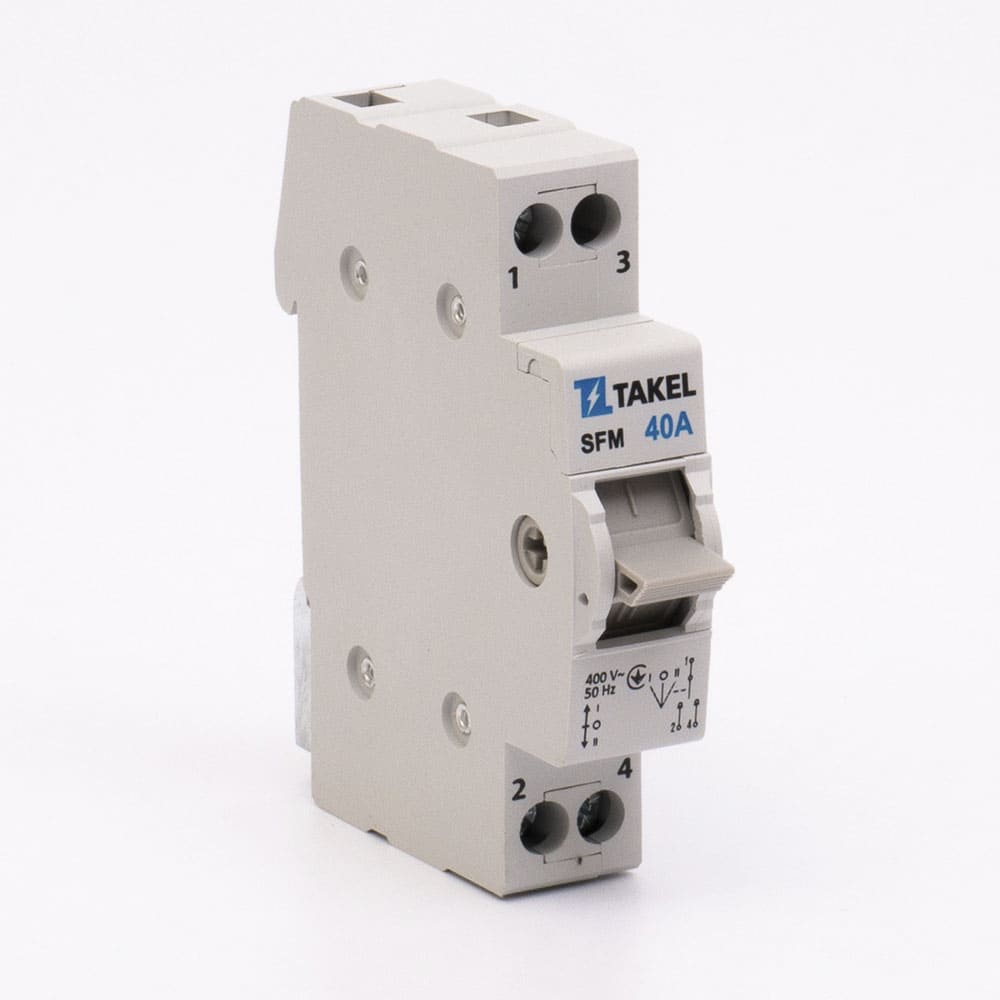

Призначення: Перемикачі навантаження трипозиційні серії SFM призначені для комутації змішаних активних та індуктивних навантажень у ланцюгах змінного струму напругою до 400 В частотою 50 Гц.
Увага! Перемикач повинен бути захищений від струмів перевантаження та короткого замикання запобіжниками типу NT або автоматичними вимикачами.

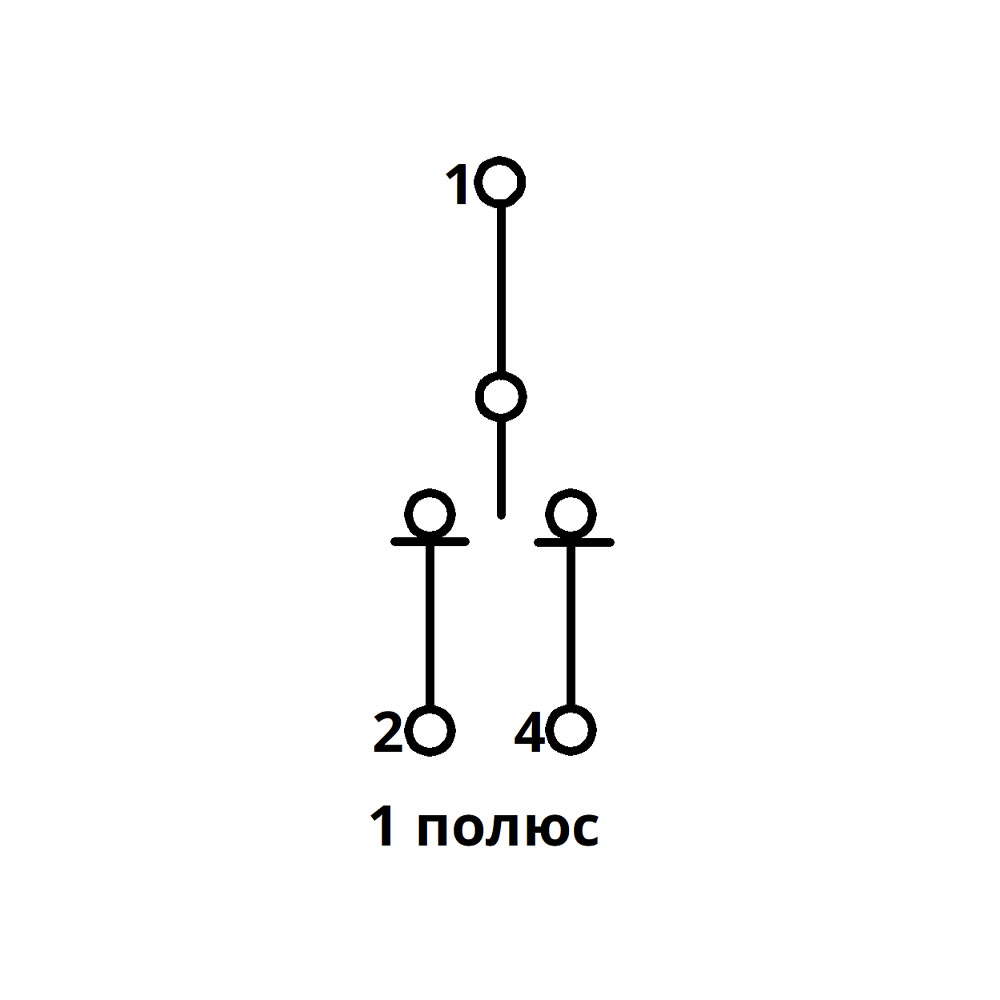

Застосування: Трипозиційний перемикач застосовується для перемикання живлення з основного на резервне та назад (живлення підводиться до перемикача знизу, де на кожен полюс він має по 2 контактні затискачі, а зверху має по одному контактному затискачу для підключення навантаження).
Також цей перемикач можна використовувати для перемикання між двома окремими групами споживачів або ділянками. Тоді живлення підводиться зверху, а знизу підключається два ланцюги різних ліній.
Сертифікація в Україні: Конструкція та технічні характеристики перемикачів відповідають ДСТУ EN 60947-3:2022.
Особливості конструкції та монтажу:
Номінал модульного перемикача навантаження повинен бути обов’язково вищим за номінали автоматичних вимикачів, що застосовуються в ланцюгу, а також сили струму на який розрахована дана електрична мережа. При виборі модульних перемикачів рекомендується вибирати виріб із максимальною силою струму).
Перемикач з великим номіналом завжди зможе замінити перемикач з меншим номіналом, але не навпаки (перемикач 63 А замінює перемикач 40А і нижче, а перемикач 125 А замінює перемикачі 80 А та 100А).
Основні елементи корпусу виконані із пластику перигнічуючого процес горіння, контактна група виконана з латуні, міді та сплаву срібла.
Положення у просторі – будь-яке.
Трьохпозиційні перемикачі кріпляться на DIN-рейку 35 мм.

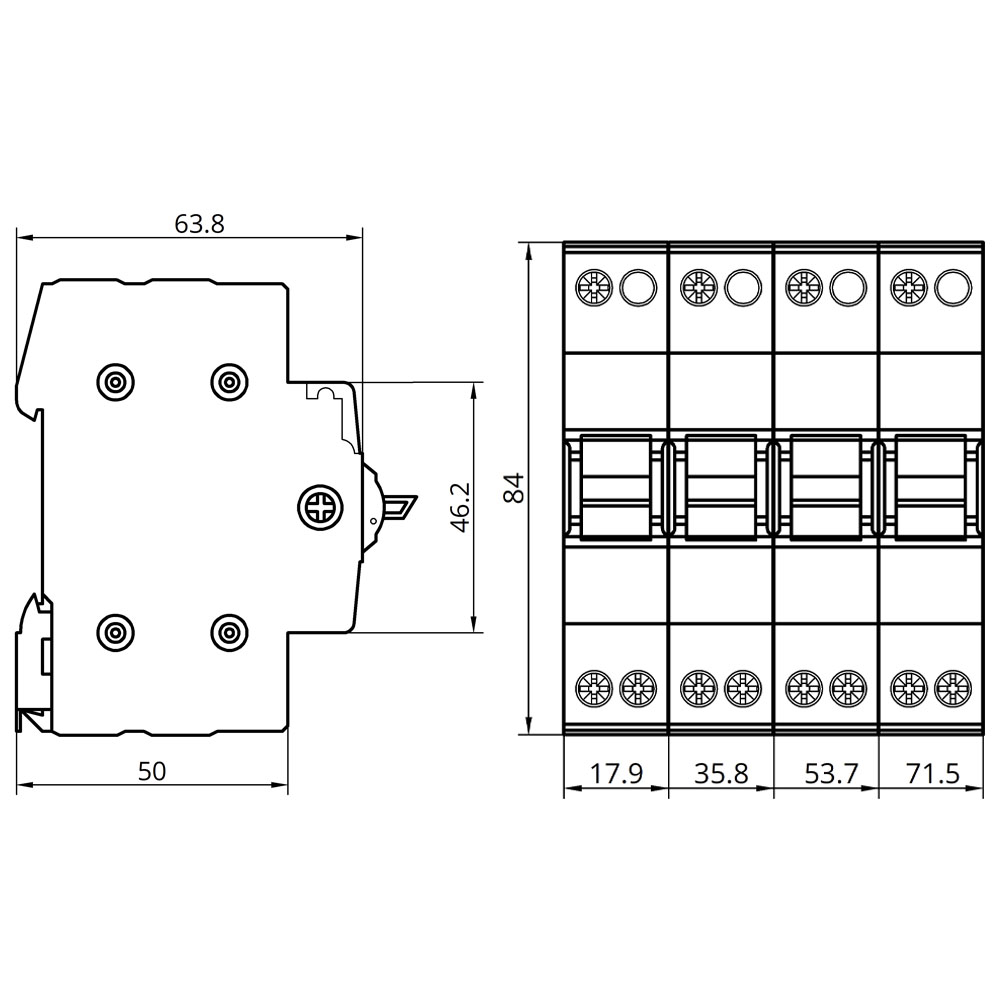

Ширина одного модуля перемикачів SFM становить 18мм (для перемикачів номіналом до 63А) та 36 мм (для перемикачів номіналом 125 А).
Перемикач має три фіксовані положення рукоятки управління I-0-II де середнє положення рукоятки фіксує нульове положення контактів (обидва контури контактної групи перебувають у розчепленому стані).
Клеми апарата промарковані, що дозволяє уникнути помилок під час монтажу.
Можлива комутація алюмінієвим та мідним провідником. При цьому не допускається одночасне приєднання до одного затискача мідних та алюмінієвих провідників.
При використанні багатожильних провідників необхідно опресовувати трубчастими наконечниками.
Якщо використовується кабель, який по діаметру більший за контактну групу, то рекомендується застосовувати наконечники силові мідно-луджені штирьові.
