Призначення: Вимикачі-роз’єднувачі серії ВР-32 тм Takel призначені для ручної (неавтоматичної) комутації в ланцюгах змінного струму з частотою 50Гц та номінальною напругою до 690В.
Особливості конструкції:
Всі апарати серії ВР-32 тм Takel мають триполюсне виконання;
У корпусі ВР-32 встановлені контакти ножового типу;
Комутація вимикача (вмикання, вимикання та перемикання) здійснюється за допомогою важіля, який повертає вал, обладнаний контактними затискачами;
Завдяки такій конструкції під час розмикання контатків відбувається так званий подвійний розрив ланцюга (контакти розмикаються одночасно з двох сторін від валу), що значно збільшує надійність та безпеку даного комутаційного апарату;
Також конструкція корпусу ВР-32 дозволяє візуально контролювати замикання та розмикання контактних груп;
Для гасіння дуги, що виникає під час замикання та розмикання контатків, використовуються дугогасні камери (далі – ДГК), які в серії ВР-32 є знімними і можуть бути легко замінені.
В лінійці також присутні вимикачі-роз’єднувачі без ДГК, але компанія Takel рекомендує використовувати апарати з ДГК.
Серія ВР-32 ділиться на два типи комутаційних апаратів: Апарати з одним та двома напрямками. В даному випадку мається на увазі кількість напрямків руху рукоятки у бік замикання контактів. Вимикач-роз’єднувач на один напрямок має два положення рукоятки (одне із замкнутими контактними групами та інше з розімкненими), а апарат на два напрямки має три положення рукоятки (середнє “нейтральне”, коли всі контакти розімкнені і два крайні із замкнутим станом контактів);
У лінійці ВР-32 тм Takel пропонуються різні варіанти виконання рукоятки: бічна рукоятка (розташовується збоку на самому апараті, бічна рукоятка зі зміщенням (для розміщення на бічній стінці щита) та рукоятка з переднім зсувом (для розміщення на передній стінці щита)
Важливо:
Вимикачі ВР-32 є тільки комутаційними апаратами, та не виконують функції захисту кабельних мереж від надструмів, а також захисту людей від ураженням електричними струмами. При застосуванні апаратів ВР-32 разом із ними потрібно застосовувати окремі засоби захисту кабельних ліній, такі як плавкі запобіжники ножового типу та їх тримачі (рекомендовані – серія NT тм Takel).
Для захисту людей від ураження електричним струмом потрібно застосовувати пристрої диференційного захисту (рекомендовані – серія ВДТ тм Takel).

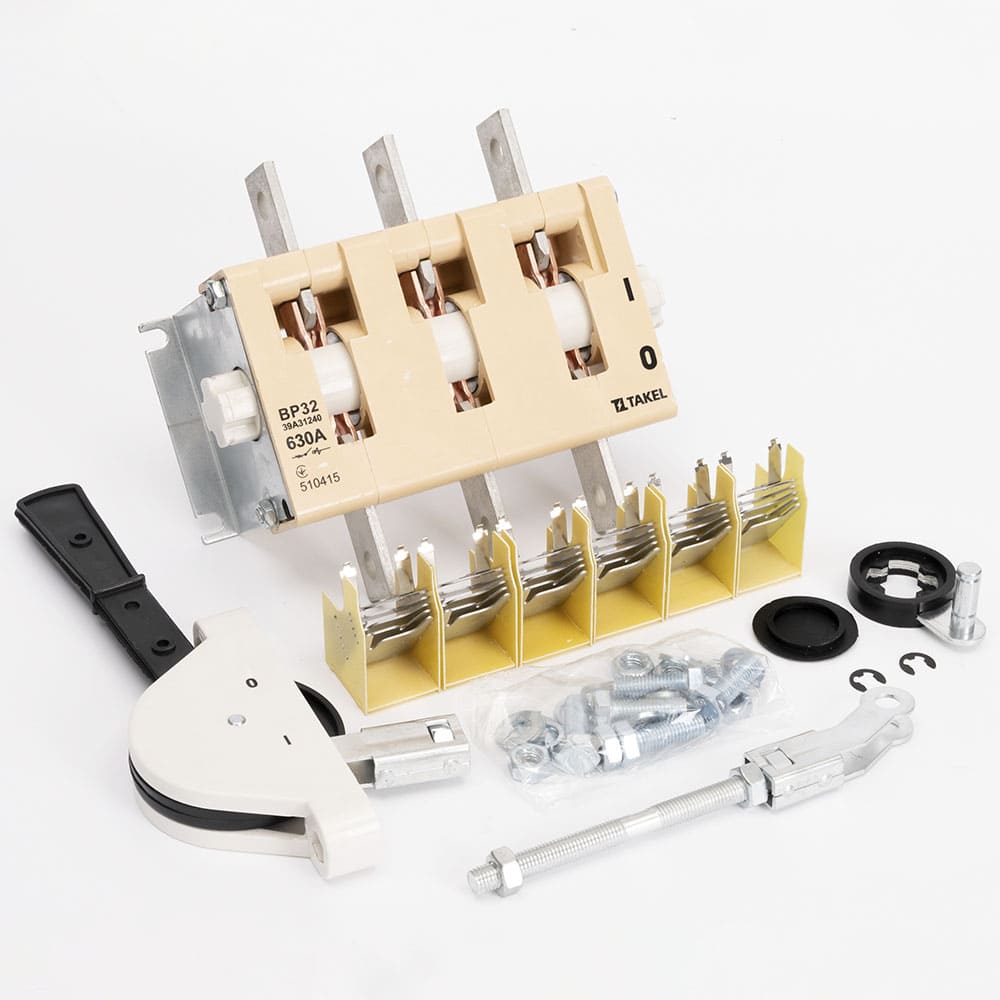

Артикул: 510415
Торгова марка: Takel
Найменування скорочене Вимикач-роз’єднувач ВР32-39A31240
Одиниця виміру шт.
Категорії застосування AC-21 B, АС-22 В
Кіл-ть положень 2 (1 направлення)
Кількість полюсів 3
Номінальна напруга Un, В 400/690
Номінальна напруга ізоляції Ui, В 690
Номінальний струм In, А 630
Частота F, Гц 50
Електрична зносостійкість, циклів 1000
Механічна зносостійкість, циклів 16000
Номінальна імпульсна напруга Uimp, В 8
Номінальний короткочасний допустимий струм Icw, кА 32
Номінальний умовний струм короткого замикання Icc, кА 32
Ступінь захисту IP00 IP32 зі сторони приводу при установці в НКП
