Серія клем: FJ-5, FJ-5А (пружинні клеми мініатюрного виконання).
Призначення: для з’єднання провідників в умовах з обмеженим простором під монтаж. Підходять для з’єднання фазних, нульових і провідників заземлення.
Тип фіксації проводів: пружинний (пружини постійного тиску).
Установлення: можливість двох варіантів монтажу:
на монтажну панель, та інші поверхні за допомогою отвору в основі клеми;
на DIN-рейку з профілем 35*7,5 мм за допомогою перехідника (купується окремо).
Матеріал: корпус – поліамід 6.6v0 (самозгасний); пружини – сталь нержавіюча; деталі контактної групи – мідь з лудінням.
Одиниця виміру (мін. норма відвантаження): штука (для маркування штука є смужкою з десяти одиниць).
Робочі температури: від -40 до +80 °С.
Температура монтажу: від 0°С і вище.
Номінальна напруга: див. в таблиці.
Номінальний струм робочий: див. в таблиці.
Сертифікація в Україні: добровільна сертифікація (не підлягає обов’язковому декларуванню) згідно вимог ДСТУ EN 60947-1:2017.
Клеми прохідні пружинні серії FJ-5 мають досить компактні габарити для монтажу в умовах, де мало місця для установлення клем інших серій.
Клеми пружинні мініатюрні мають конструкцію, що дозволяє з’єднувати клеми одного номіналу один з одним (складальна система), що забезпечує додаткові точки фіксації клемного ряду після монтажу.

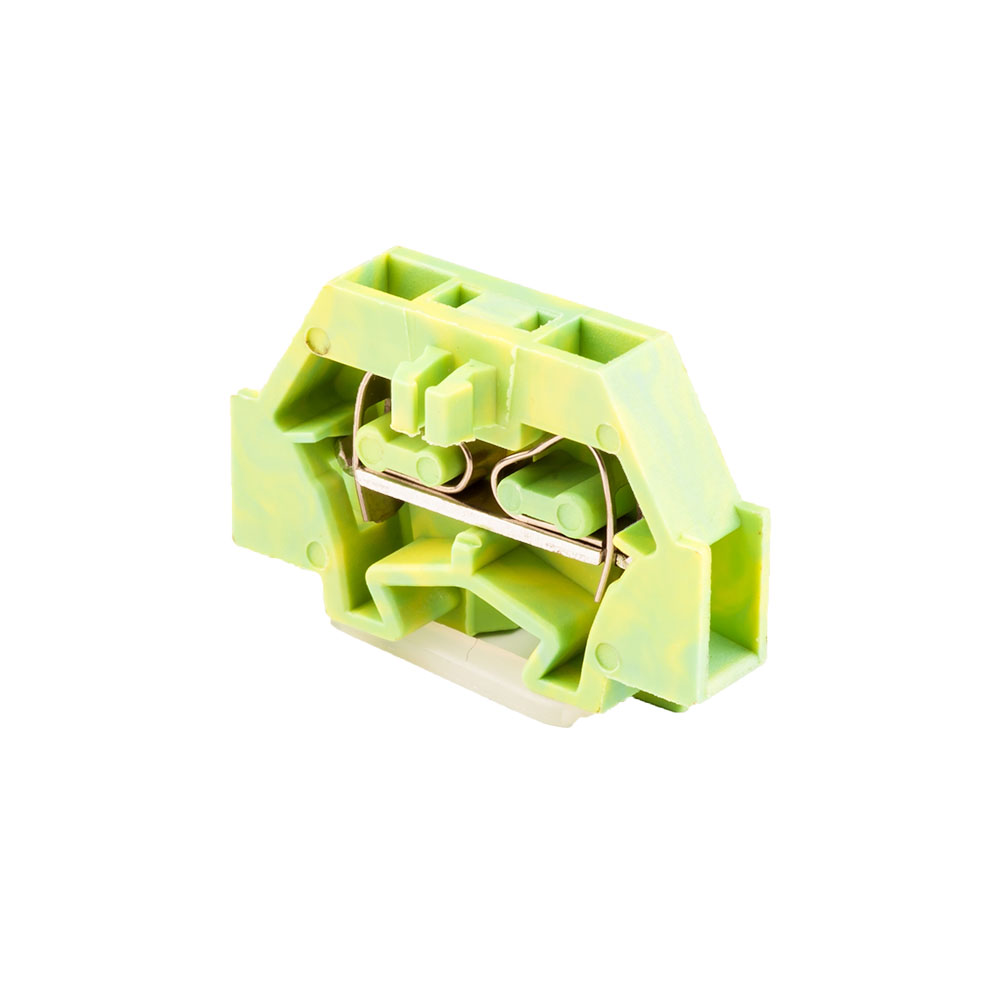

Доступні вироби в чотирьох різних кольорах, для можливості кольорового маркування полюсів в ряду клем. Увага: клема жовто-зеленого кольору має однакову конструкцію з клемами інших кольорів (не обладнана уземлювальним контактом).
Корпус клеми виготовлений з нейлону 66, що робить його пластичним і міцним одночасно. Пластичність матеріалу має велике значення при встановленні клеми.
Матеріал корпусу має високий індекс пригамування процесу горіння, а також одне з найвищих значень температури плавлення з усіх полімерів, що збільшує ступінь безпеки використання даних клем в електричних щитах.
Пружини контактних груп виготовлені з нержавіючої сталі, що забезпечує надійний контакт і фіксацію провідника в клемі. Обов’язковою умовою є введення проводу в клему на правильну довжину, яка дорівнює довжині зачищення проводів (див. в таблиці).
При перевертанні клеми пружини і деталі контактних груп залишаються в своїх посадкових місцях.
Корпус клеми має з одного боку відкриту конструкцію. Для останньої клеми в ряду встановлюється торцева пластина (купується окремо).
Клеми прохідні на дін-рейку серії FJ-1 мають можливість підключення планок з’єднувальних (перекладок) серії ТD.
