Конектори МС-4 застосовуються для підключення сонячних панелей до електромереж, забезпечуючи швидкороз’ємні з’єднання з високим рівнем захисту від механічних пошкоджень та негативних впливів навколишнього середовища. Вони також можуть використовуватися для з’єднання стандартних електричних проводів, гарантуючи надійність і безпеку контактів.
Види кабельних конекторів:
Конектор – стандартний з’єднувальний пристрій для кабелів.
Розгалужувач – призначений для створення паралельних з’єднань кількох проводів.
Конектор із запобіжником – додатково захищає електричний ланцюг від перевантажень і коротких замикань.
Технічні характеристики:
Матеріал:
Контакти – луджена мідь.
Корпус – міцний полікарбонат.
Ущільнювачі – силікон для захисту від вологи та пилу.
Горючість: UL94-V0 (самозагасний матеріал).
Діапазон робочих температур: від -40 до +90 °C.
Температура монтажу: від -10 °C.
Номінальна напруга: 1000 В (DC)/1500 В (DC).
Номінальний струм: 30 А.
Опір контактів: ≤ 0.5 мОм.
Ступінь захисту: IP67 (повний захист від пилу та вологи).
Сертифікація в Україні: добровільна сертифікація відповідно до вимог ДСТУ EN 60947-1.
Особливості:
Конектори МС-4 призначені для використання на відкритому повітрі. Корпус із полікарбонату має високу стійкість до механічних пошкоджень, перепадів температур і впливу ультрафіолетового випромінювання. Для забезпечення герметичності з’єднання (IP67) важливо правильно підбирати переріз провода відповідно до перерізу конектора.
МС4 в зборі являє собою два окремих вироби, один з яких має маркування «-», а інший маркування «+».
Корпус конектора виготовлений з полікарбонату, що забезпечує високу стійкість до механічних пошкоджень і підвищених температур.
Конектор МС-4 призначений для зовнішнього установлення і має досить високу стійкість до УФ випромінювання, підвищеної вологості і перепадів температур.
Артикул: 507016
Торгова марка: Takel

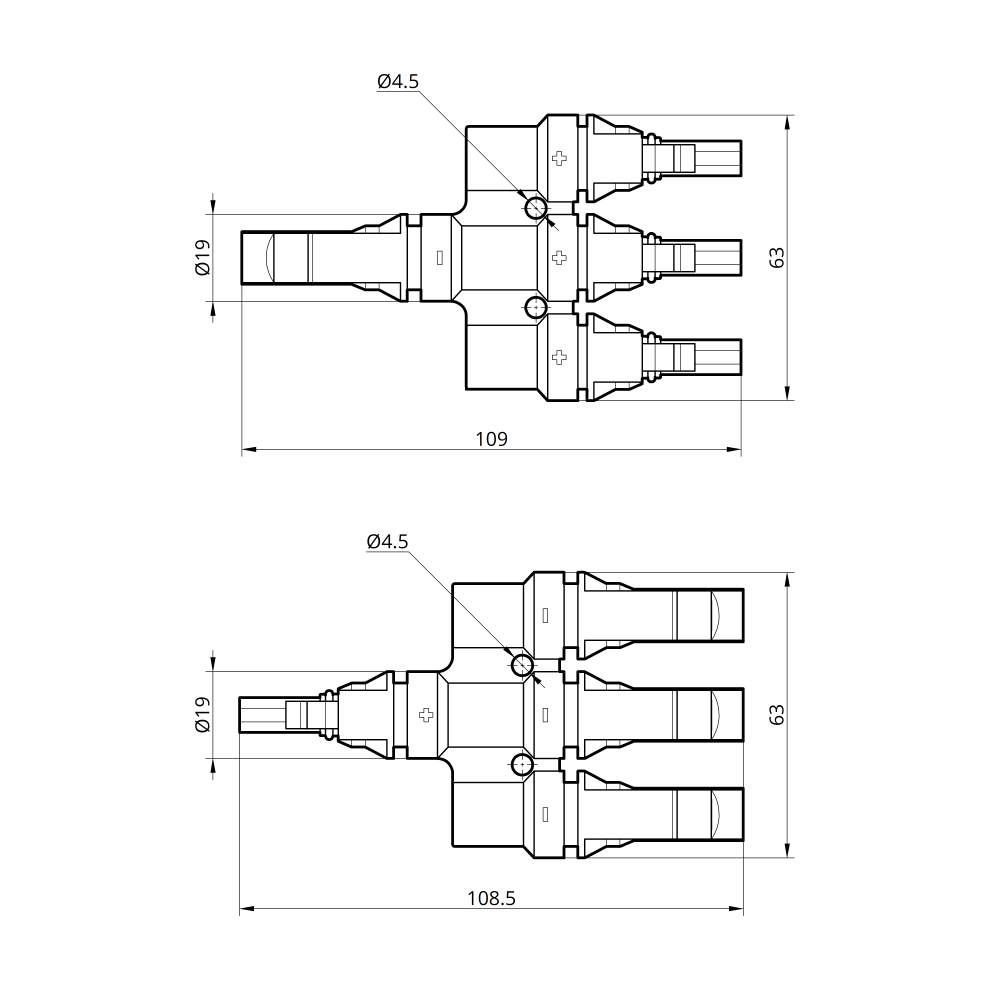

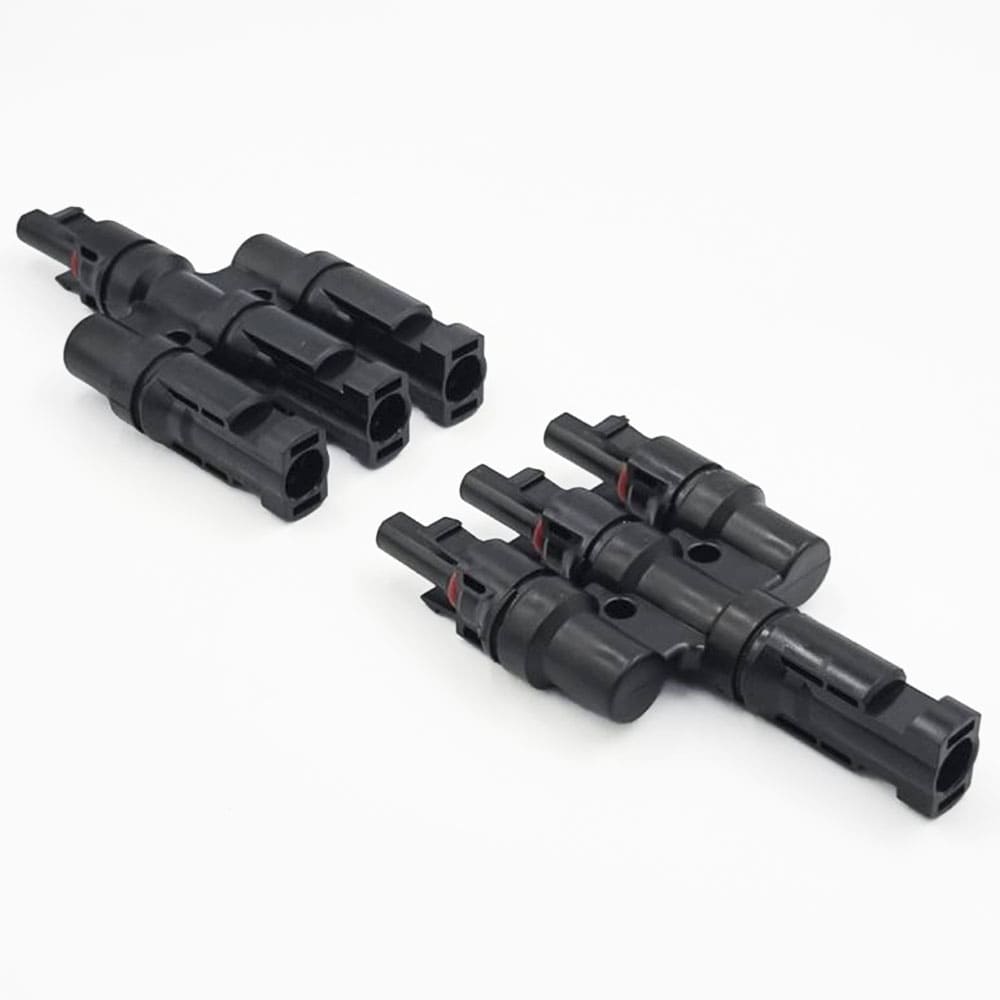

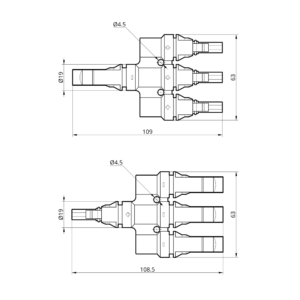

Найменування скорочене MC4 розгалужувач T4 6мм²
Одиниця виміру пара
Матеріал Мідь з лудженням; полікарбонат; резина
Номінальна напруга Un DC, В 1000
Номінальний струм In, А 30
Переріз номінальний, мм² 6
Сумісність Ключ Тип 1 (507391) Ключ Тип 4 (507392) Ключ Тип 5 (507394)
Експлуатаційна температура, °C від -40 до +90°С
Опір контактів, Ом ≤ 0.4
Ступінь захисту IP-67
Температура монтажу, °C від -10 ° С
